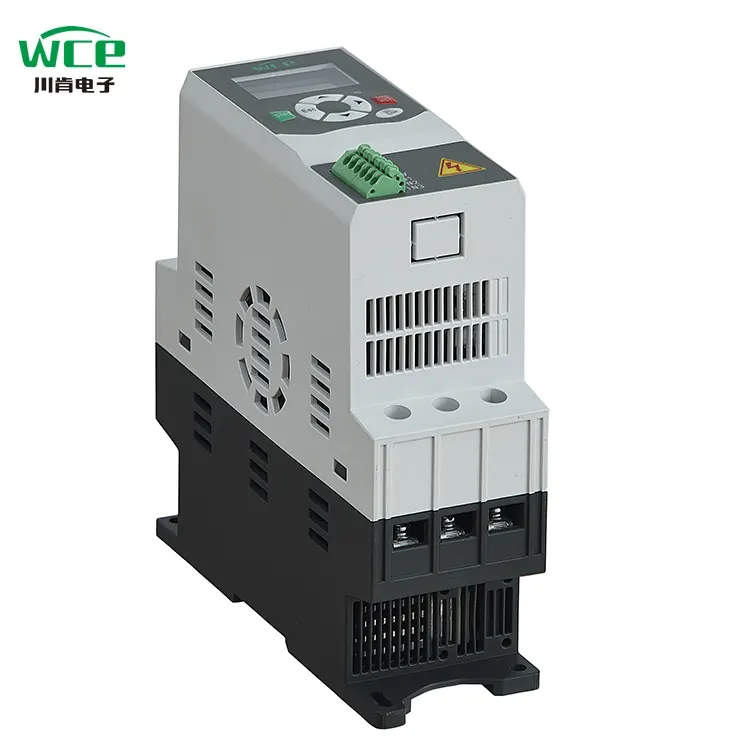

10 CP 15 CP 20 CP încorporat în Bypass Soft Starter

Interacțiune inteligentă și funcționare convenabilă: 10 CP 15 CP 20 CP încorporat în Bypass Soft Starter este echipat cu un ecran de afișare a cristalului lichid LCD. Proiectarea interfeței este simplă și intuitivă, iar experiența de funcționare este lină și convenabilă. Sistemul este echipat cu funcții de afișare atât în ​​chineză, cât și în limba engleză și acceptă personalizarea limbilor naționale specifice, satisfăcând pe deplin nevoile utilizatorilor din diferite regiuni.

Controlul inteligent multi-comunicare și la distanță: Este echipat cu funcția de comunicare standard Modbus 485 și acceptă, de asemenea, metode de comunicare personalizate, cum ar fi protocolul Siemens Profibus și aplicația de telefon mobil, ajutând utilizatorii să obțină depanarea eficientă la distanță și un control precis și să încalce limitările spațiale.

Performanță remarcabilă și durabilitate de lungă durată: Echipat cu un nou contactor DC personalizat, în comparație cu contactorii de curent alternativ, performanțele sale sunt îmbunătățite de 3 ori, căldura este redusă de 2,6 ori, siguranța este îmbunătățită cu 25%, eficiența de economisire a energiei ajunge la 20%, iar durata de viață depășește de 100.000 de ori, oferind o garanție fiabilă pentru funcționarea stabilă a echipamentului.

Disiparea eficientă a căldurii și funcționare stabilă: Echipat cu un ventilator DC de mare viteză de 24V și un design inovator de disipare a căldurii de 360 ​​° de 360 ​​°, oferă o forță eoliană puternică, asigurându-se că echipamentul menține o stare bună de disipare a căldurii și o performanță stabilă pe parcursul funcționării.

Cooperare profundă și actualizare a calității: Am ajuns la o cooperare profundă cu Hubei Taiji, o companie listată intern și au adoptat module și tiristori personalizați, care sunt diferite de modulele comune de pe piață. Acest lucru îmbunătățește semnificativ capacitatea de încărcare și pune o bază solidă pentru funcționarea eficientă a echipamentului.

Proiectare simplificată, economii de costuri:Nu este nevoie să instalați contactori de bypass externi, economisind eficient spațiul de instalare, reducând costurile prin cablu, simplificarea procesului de instalare și făcând instalarea mai convenabilă și mai rapidă.

Design umanizat, instalare fără griji: Acesta adoptă o priză de control de tip Press, care este simplă și convenabilă de instalat și de funcționare. Apăsați doar terminalul pentru a completa cablarea, apoi eliberați -l pentru a repara firul, ceea ce îmbunătățește foarte mult eficiența instalației.

Testare de simulare, verificare fiabilă: Este echipat cu funcția de simulare a funcționării. Chiar și atunci când circuitul principal al starterului moale nu este conectat la tensiunea de alimentare, acesta poate simula procesul de pornire, rulare și oprire a motorului, confirmând rapid dacă starea de lucru a componentelor proprii ale portierului moale este normală.

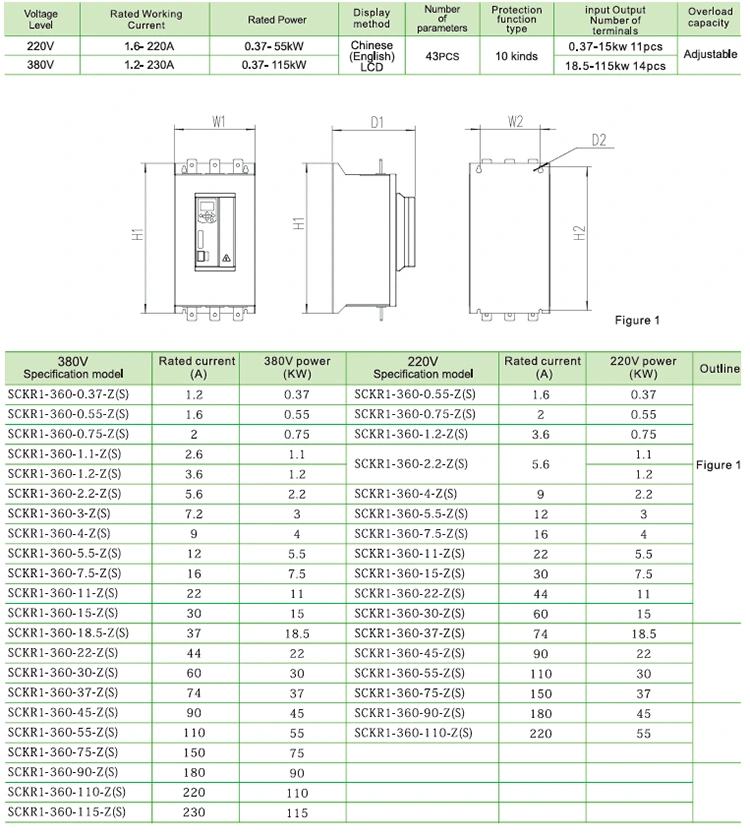

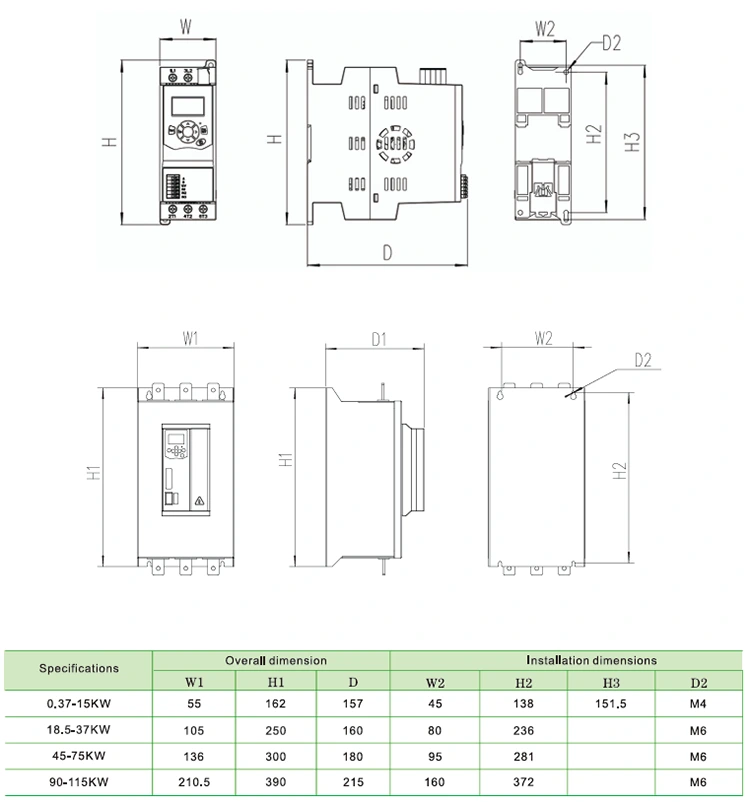

Parametrul produsului (specificații)

Caracteristica produsului

1. Funcția de comunicare

Vine cu comunicarea MODBUS RTU, pot fi adăugate comunicarea PROFIBUS și PROFINET prin adăugarea de cărți de expansiune.

2, poate fi ecran LCD tastatură externă +4 linii

Tastatura poate fi introdusă rapid și eliminată pentru a răspunde nevoilor de funcționare la distanță.

3, funcție mai cuprinzătoare de protecție a motorului

Protecția supratensiunii, protecția subvenții, protecția cu supra-curent, protecția la suprasarcină, protecția de subîncărcare, protecția pierderilor de fază, defecțiunea de by-pass, defecțiunea tiristorului, dezechilibrul cu curent trifazat, protecția supraîncălzirii etc.

4, gamă largă de tensiune de alimentare cu energie electrică

Respectați principala tensiune de intrare a sursei de energie de 220-380V scop general.

5. Terminale pluggabile

Un set de terminale de comunicare, patru grupuri de terminale de intrare digitală, un set de ieșire analogică, două seturi de relee programabile

◆ Sursă de alimentare trifazată: AC220V, AC380V ± 10%

◆ Curent evaluat: 1.2A-230A,

◆ Motor aplicabil: Motor cu cușcă generală de veveriță

◆ Modul de pornire: rampă de tensiune, rampă de curent, cuplu

◆ Mod de parcare: Stop Soft, Stop Free ， Stop la frână, Stop Adaptive.

◆ Intrare logică: impedanță 1,8kΩ, putere +24V

◆ Frecvența de pornire: este recomandat să porniți nu mai mult de 10 ori pe oră

◆ Nivel de protecție: IP20

◆ Mod de răcire: răcire cu aer

◆ Modul de instalare: agățat de perete

◆ Condiții de mediu: altitudinea depășește 2000 de metri, capacitatea trebuie redusă în consecință, iar temperatura ambiantă este cuprinsă între -10 și +40 ° C

Umiditatea corespunzătoare nu depășește 95%(20 ℃ ± 5 ℃), fără gaze inflamabile, explozive, corozive, fără praf conductiv, instalație interioară, ventilație bună, vibrație mai mică de 0,5g

Aplicația produsului

Produsul poate fi utilizat în ocazii precum ventilatoare, pompe de apă, irigații în terenurile agricole și transportul orizontal de bandă transportoare.

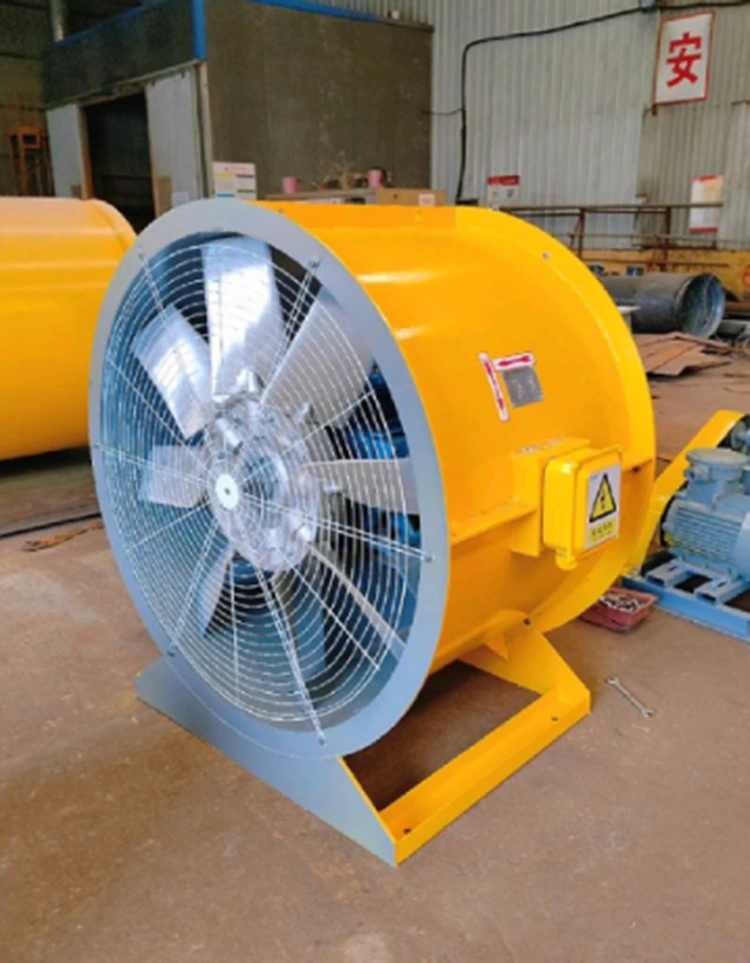

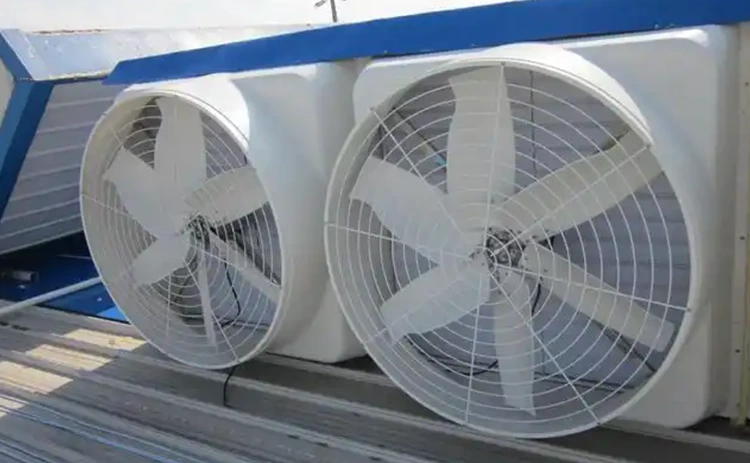

Fani

Demarorul moale nu numai că reduce foarte mult frecarea și inerția ventilatorului din cauza inerției mari a lamei și a rotorului, dar evită și deteriorarea rulmentului ventilatorului, a centurii, a lamei și a altor părți din cauza cuplului instantaneu excesiv. Seria SCKR1-360 WCE STARTERS Soft, cu algoritmii lor de compatibilitate ridicată și de economisire a energiei, pot acoperi nevoile diverse de la fani mici la fani mari industriali, ajutând companiile să obțină o producție eficientă și eficientă. Aplicarea starter -ului moale asupra ventilatorului rezolvă eficient problemele de curent de pornire ridicat și șoc mecanic, în special pentru scenariul care nu necesită reglarea vitezei, dar are nevoie de pornire și oprire blândă. Setările rezonabile de selecție și parametri sunt esențiale, ceea ce poate îmbunătăți semnificativ fiabilitatea și economia sistemului.

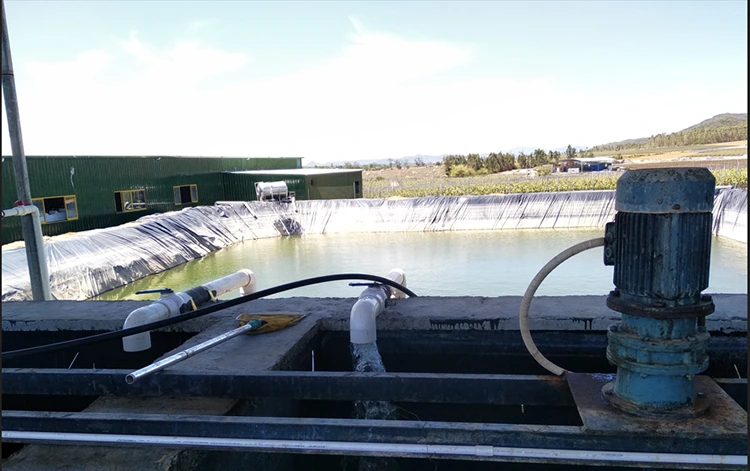

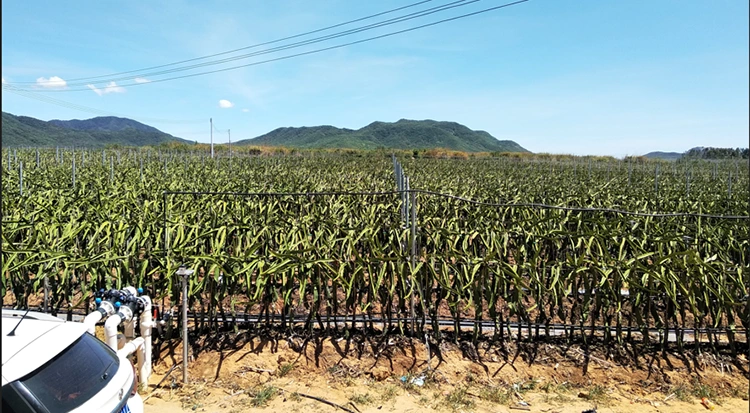

Irigarea pe teren

În comparație cu convertoarele de frecvență, starter -urile soft costă mai puțin și sunt potrivite pentru scenarii de irigare fără reglementare a vitezei. În sistemul de irigare a câmpului, demarorul moale acționează în principal pe motorul asincron trifazat care conduce pompa de apă și adoptă pornirea pantei de tensiune sau modul de pornire limitat curent, astfel încât viteza motorului este treptat crescută de la zero la viteza nominală, evitând curentul mare instantaneu generat de pornirea directă tradițională directă. Când este închis, funcția opțională de oprire moale, prin reducerea liniară a tensiunii pentru a reduce ușor viteza pompei, pentru a inhiba efectul ciocanului de apă. Demarorul moale rezolvă eficient problemele impactului ridicat de curent, concentrația mecanică de stres și efectul ciocanului de apă al motorului pompei prin controlul flexibil de pornire și mecanisme multiple de protecție în sistemul de irigare pe câmp și îmbunătățește semnificativ fiabilitatea și economia sistemului.

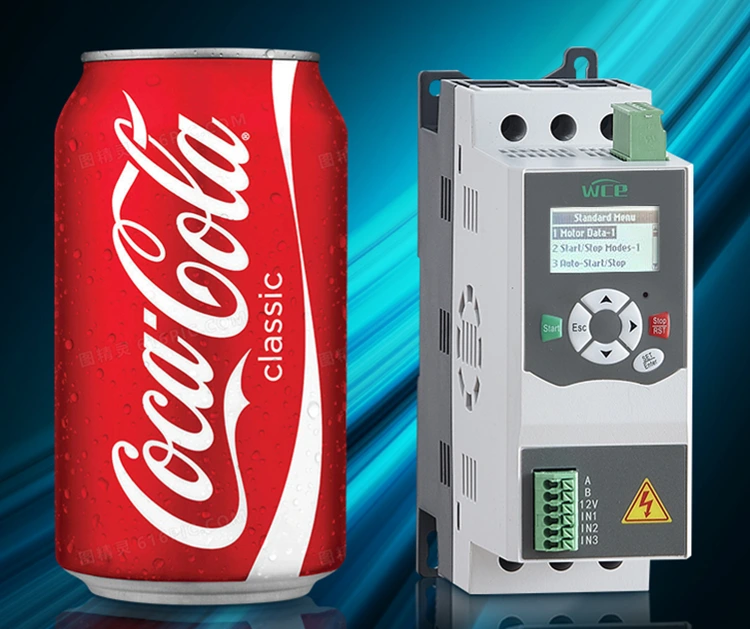

Cu o dimensiune și un volum mai mic, poate înlocui direct contactoarele Star-Delta, economisind materiale și spațiu.

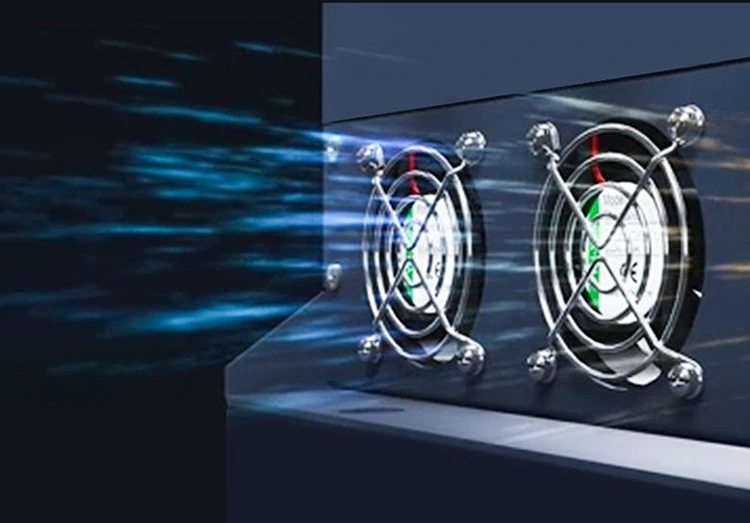

Tiristorul cu un starter moale intern de bypass funcționează numai în timpul pornirii și trece la contactor în timpul funcționării, astfel încât generează mai puțină căldură. Cu toate acestea, am instalat în continuare un ventilator pentru a răci contactorul. Instalați un ventilator pentru a -l răci. ALL18.5KW și SERIGE SERIE SIGRANDATE SERIFICATE SERIFICATE ALL360 sunt echipate cu ventilatoare DC de mare viteză de mare viteză, oferind o disipare a căldurii de 360 ​​° în totalitate și o forță de vânt mai puternică. Nu numai că reduce oprirea neașteptată cauzată de supraîncălzire, dar, de asemenea, prelungește semnificativ durata de serviciu a starterului moale.

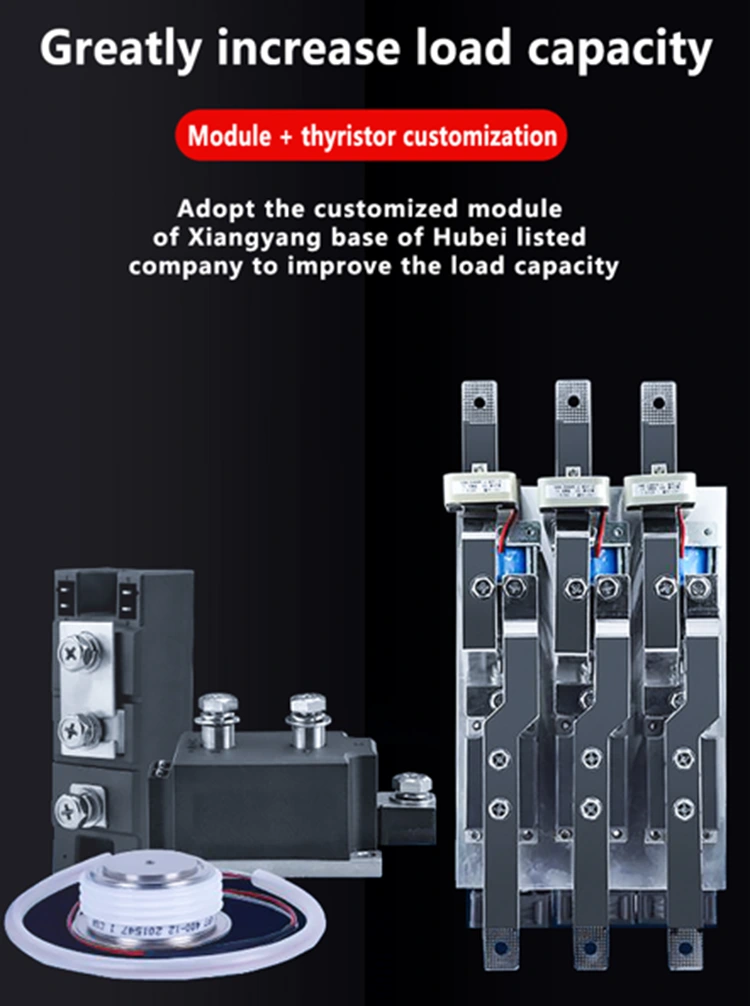

Avem o cooperare profundă cu Hubei Taiji, o companie listată intern și folosim module personalizate și tiristori, diferiți de modulele generice furnizate pe piață, pentru a îmbunătăți capacitatea de încărcare. Contactorii noștri DC sunt, de asemenea, personalizați special, toate cu contacte de argint. Suprafața de contact a contactelor este mai mare și poate obține aproape 100.000 de timpi de implicare, crescând semnificativ durata de viață a serviciului.

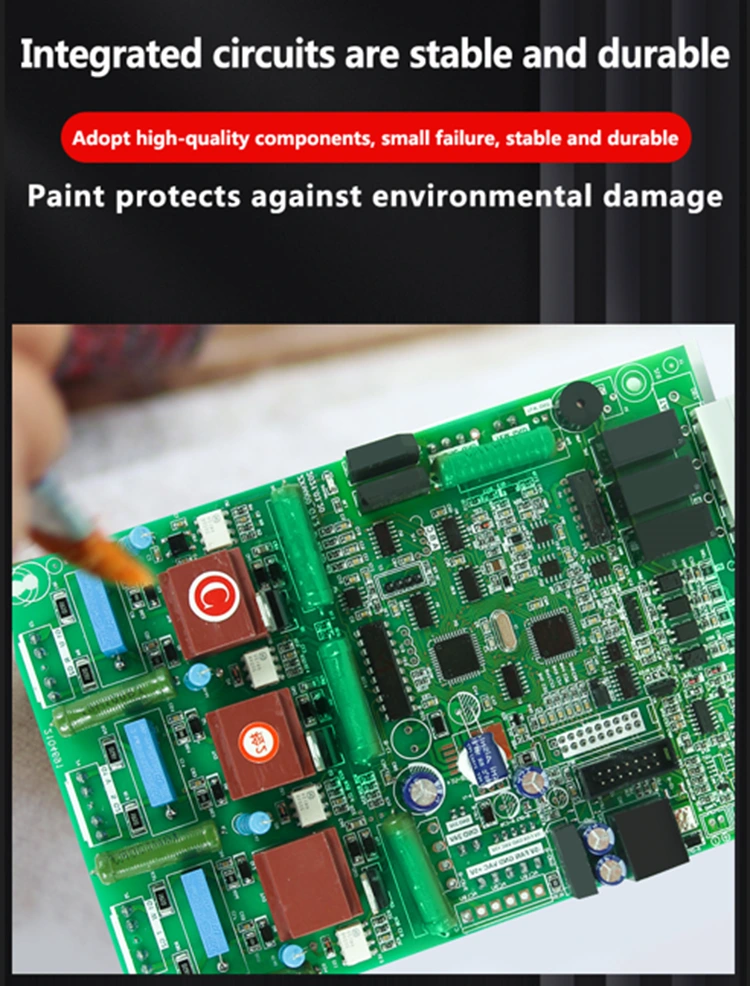

Scopul principal al vopselei de perie de bord de circuit moale de pornire (de obicei, trei anti-vopsea, vopsea izolatoare sau acoperire rezistentă la umiditate) este de a proteja stabilitatea și durata de viață a plăcii de circuit într-un mediu de lucru complex, pentru a ne asigura că durata de viață a plăcii de circuit este mai lungă, cu toții folosim patch-uri de înaltă calitate și plug-uri, probabilitatea de eșec, praf de praf, și toate utilizăm transportul de mașini. Durabilitate sporită și siguranță.

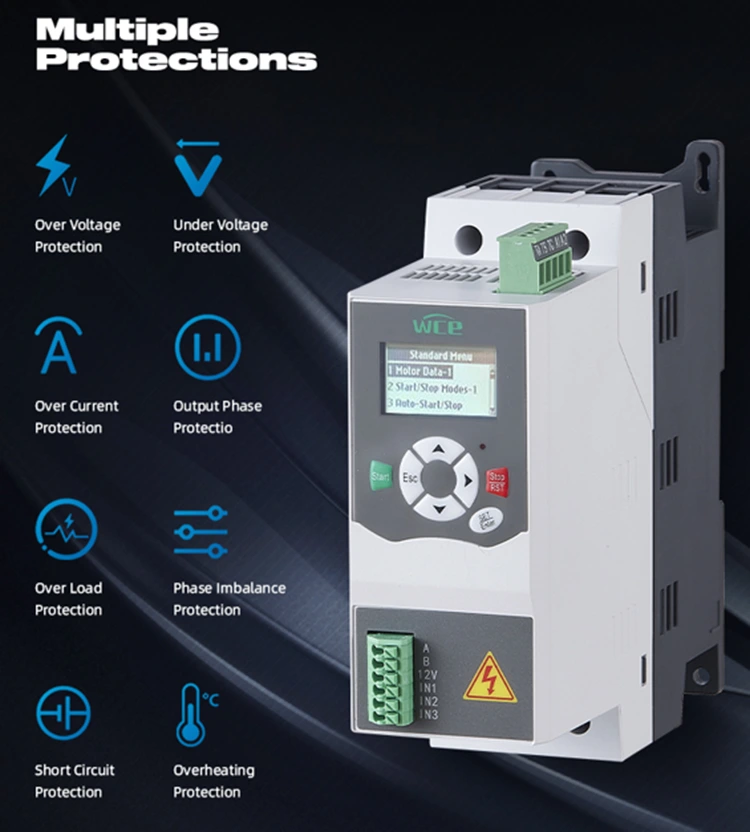

Funcții de protecție multiplă: protecție subțire, protecție la supratensiune, protecție la supra-curent, protecție împotriva suprasarcinării, protecție privind pierderea în fază, protecție împotriva dezechilibrelor trifazate etc.

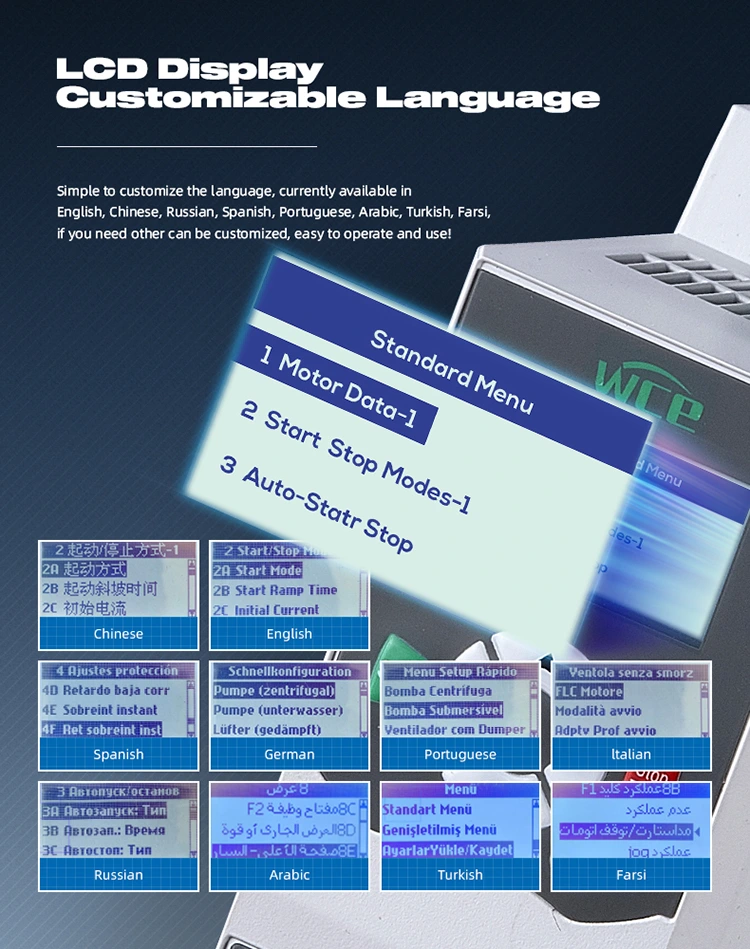

Afișaj LCD cu patru linii LCD de înaltă definiție, ușor de funcționat. Este livrat cu mai multe afișaje de limbă națională și poate fi personalizat atunci când este necesar.

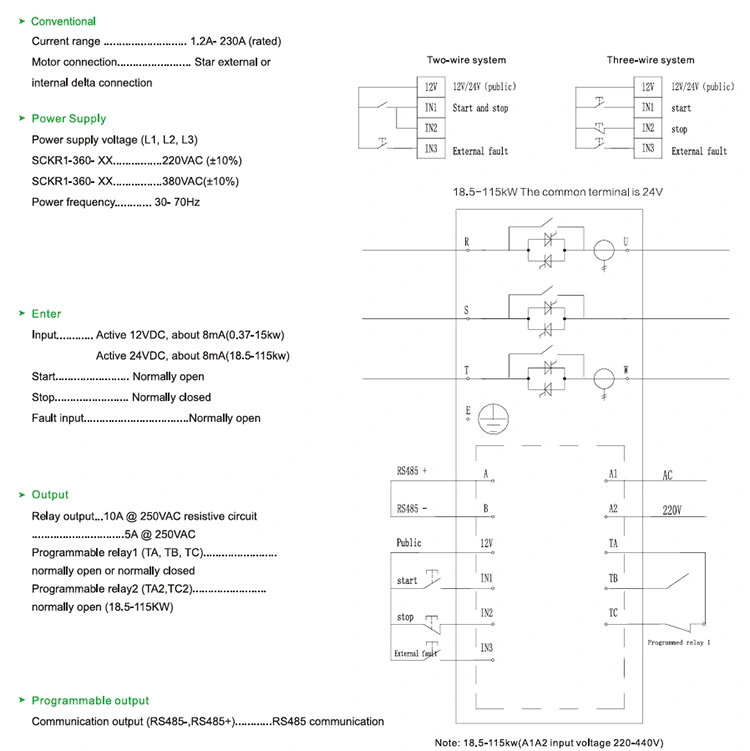

Schema de cablare moale de pornire.
