3 fază 220V acționar AC VFD

Seria SCK300 este un invertor de înaltă performanță conceput pentru automatizarea industrială, care integrează mai multe funcții și eficiență ridicată și economie de energie și este potrivit pentru controlul de acționare a unei varietăți de echipamente industriale.

Funcții de bază și avantaje

Tehnologie avansată de control vectorial: reglare a vitezei de înaltă precizie și funcționare stabilă, răspuns dinamic excelent.

Eficiență ridicată și economie de energie: optimizați eficiența funcționării motorului și reduceți semnificativ consumul de energie.

Compatibilitate largă: sprijiniți condiții de lucru complexe ale fanilor, pompelor, centurilor transportoare, concasoarelor și altor echipamente.

Scenariu de aplicație

Aplicare flexibilă în următoarele zone:

Controlul fluidului (ventilator, încărcarea pompei)

Transfer de materiale (benzi transportoare, lift)

Mașini grele (concasor, mixer)

Extinderea și modernizarea

Actualizare perfectă la SCK350: Îmbunătățiți performanța și extindeți modulele funcționale prin înlocuirea plăcii de control.

Adaptarea echipamentelor speciale, cum ar fi macarale: cardurile de expansiune sunt acceptate după modernizare pentru a îndeplini cerințele scenariilor profesionale, cum ar fi controlul cuplului și sincronizarea cu mai multe motoare.

Cu proiectarea modulară și modernizarea tehnologiei, seria SCK poate fi adaptată la diverse nevoi de automatizare industrială, de la BASIC la Advanced.

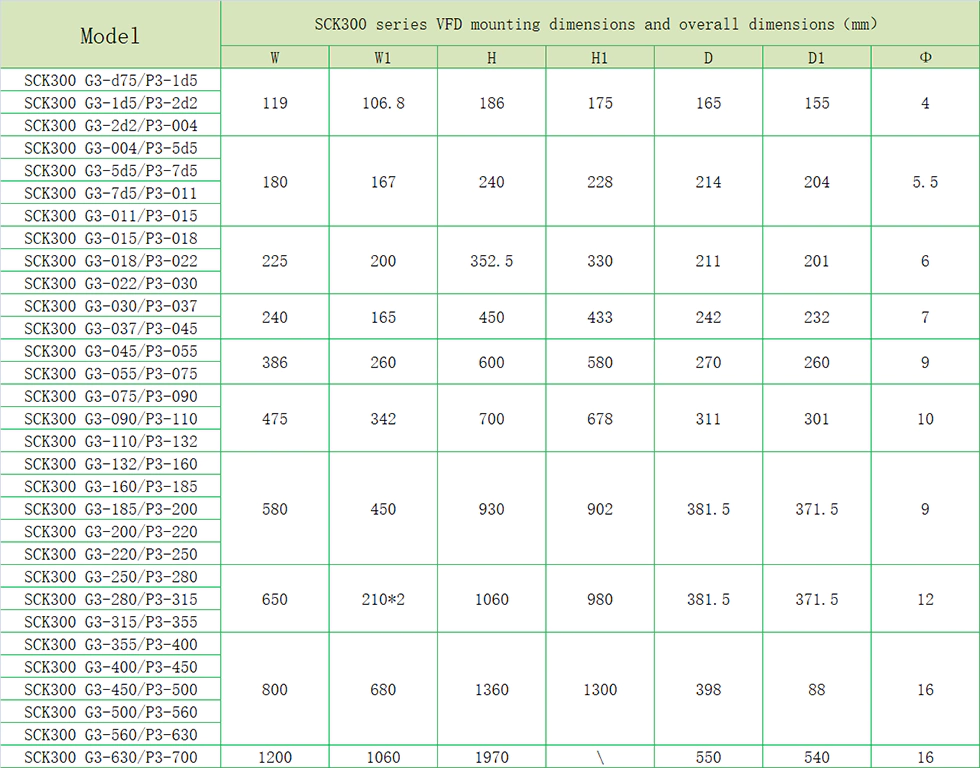

Parametrul produsului (specificații)

Caracteristica produsului

● Caracteristici I/O.

◆ Interval de tensiune de intrare: 220V/380V/660V ± 15%

◆ Interval de frecvență de intrare: 47 ~ 63Hz

◆ Interval de tensiune de ieșire: 0 ~ tensiune de intrare nominală

Interval de frecvență de ieșire: 0 ~ 400Hz

● Caracteristici ale interfeței periferice

◆ Intrare digitală programabilă: 8 intrare

◆ Intrare analogică programabilă: AI1: 0 ~ 10V intrare, AI2: 0 ~ 10V sau 0 ~ 20mA Intrare

◆ Deschideți ieșirea colectorului: 1 ieșire

◆ Ieșire releu: 2 ieșiri

◆ Ieșire analogică: 2 ieșiri, 0/4 ~ 20mA sau 0 ~ 10V respectiv

● Caracteristici tehnice ale performanței

◆ Mod de control: fără control vectorial PG, control v/f, control cuplu.

◆ Capacitate de suprasarcină: 150% evaluată curentă 60 de ani; 180% a evaluat curentul 10

◆ Cuplul de pornire: fără control vectorial PG: 0,5Hz/150% (SVC)

◆ Raport de viteză: fără control vectorial PG: 1: 100

● Caracteristici funcționale

◆ Mod de setare a frecvenței: setare digitală, setare analogică, setare de comunicare în serie, setare cu mai multe viteze, setare PID, etc.

◆ Funcția de control PID

◆ Funcție de control cu ​​mai multe viteze: 16 control de viteză

◆ Funcția de control a frecvenței de balansare

◆ Funcție de alimentare instantanee fără funcționare

◆ Funcție cheie rapidă/jog: Cheie de scurtătură multifuncțională definită liber de către utilizatori

◆ Funcția de reglare automată a tensiunii: Când se modifică tensiunea rețelei electrice, poate păstra automat constanta tensiunii de ieșire

◆ Furnizați până la 25 de tipuri de funcții de protecție a erorilor: peste curent, peste tensiune, sub tensiune, peste temperatură, pierderi de fază, suprasarcină și alte funcții de protecție

Aplicația produsului

Produsele pot fi utilizate în industria metalurgică și chimică, compresoare, macarale, ocazii de inginerie municipală.

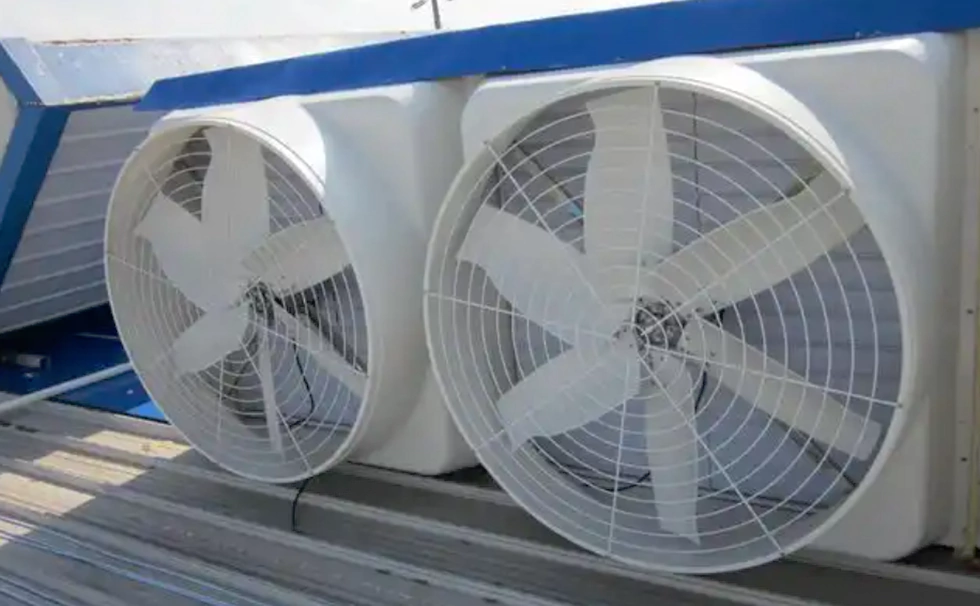

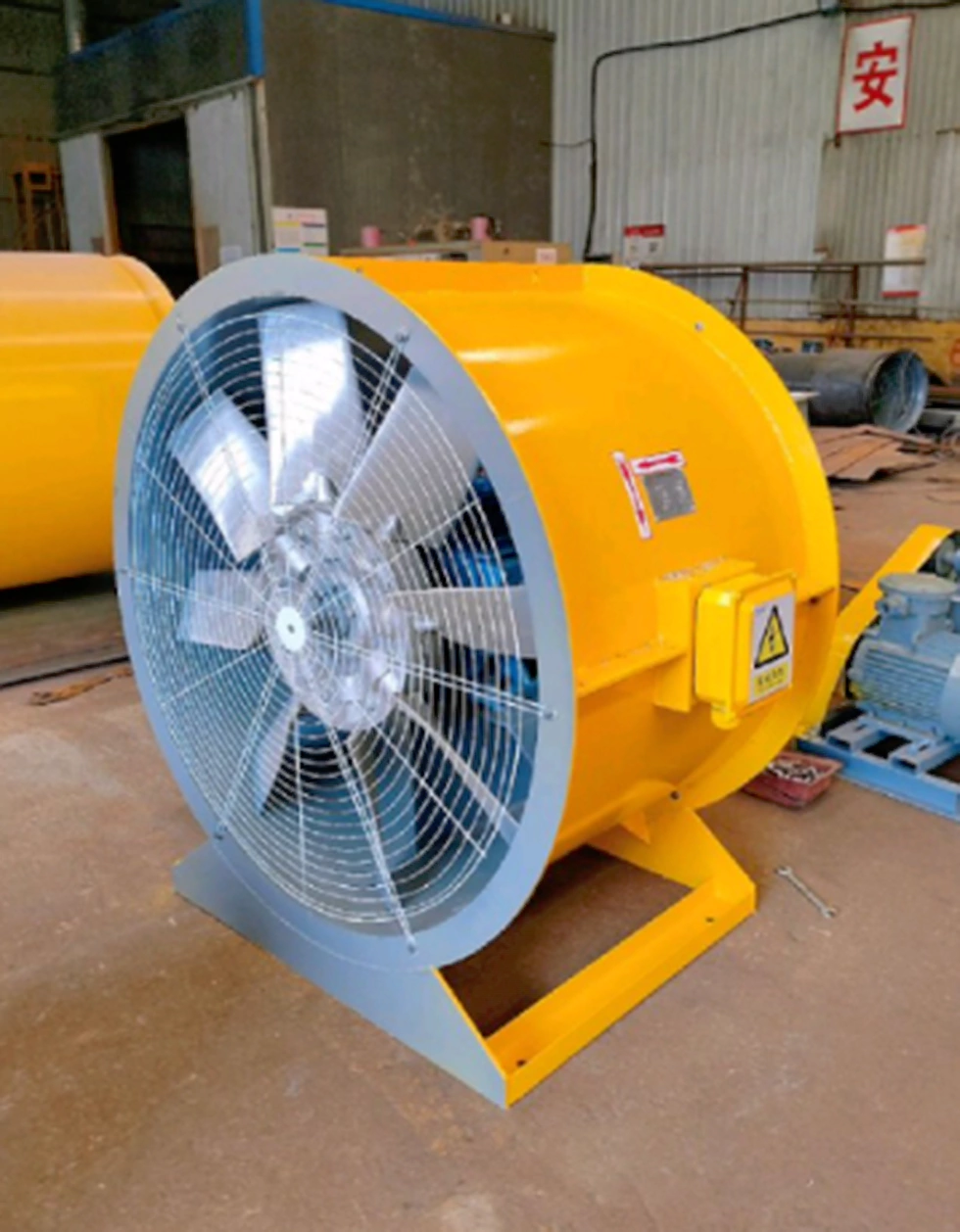

Fani

Aplicarea convertorului de frecvență în domeniul fanilor nu numai că reduce mult consumul de energie, dar îmbunătățește și precizia sistemului și nivelul de automatizare printr -un control inteligent. Seria SCK300 WCE, cu algoritmii săi de compatibilitate ridicată și economisire a energiei, poate acoperi nevoile diverse ale ventilatoarelor mici pentru fanii industriali mari, ajutând companiile să obțină o producție ecologică și eficientă.

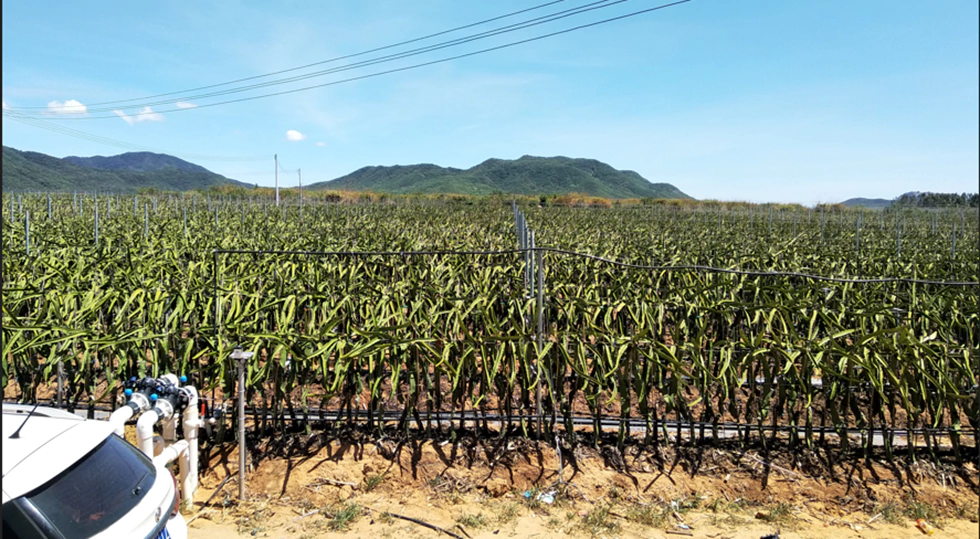

Irigarea pe teren

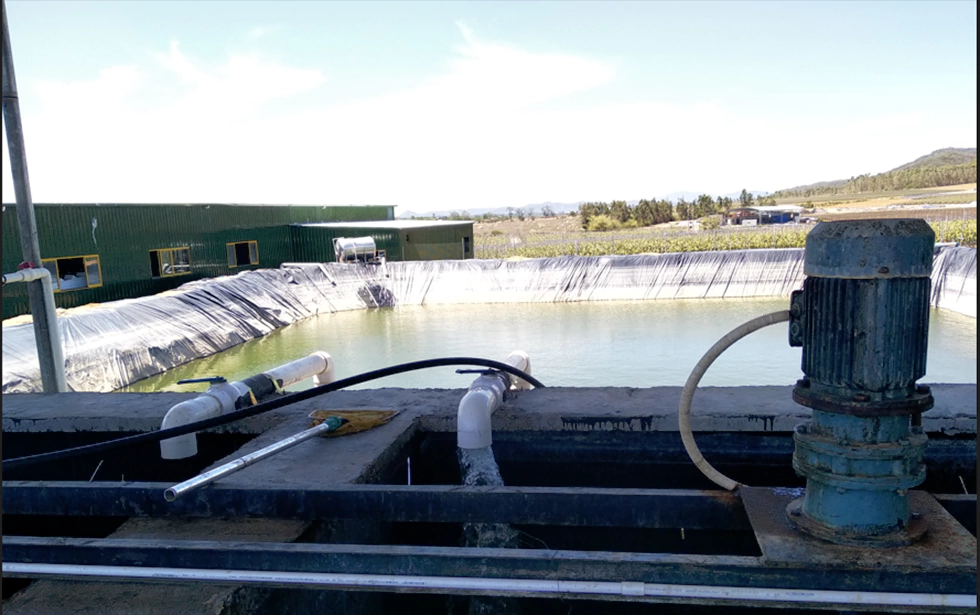

În irigarea agricolă, VFD pentru alimentarea cu apă cu presiune constantă este aproape standard. În primul rând, în procesul de pornire a pompei, VFD își poate crește treptat frecvența de funcționare, astfel încât pompa să poată rula lent, astfel încât apa să nu provoace prea mult impact asupra conductei. VFD poate fi apoi utilizat împreună cu un manometru de presiune la distanță sau un senzor de presiune pentru a egaliza presiunea în conductele noastre. În cele din urmă, VFD poate controla conducta de protecție a presiunii, dar și prin propria suprasarcină, subsecțiune, suprapresiune, protecție subpresivă pentru a reduce daunele pompei.

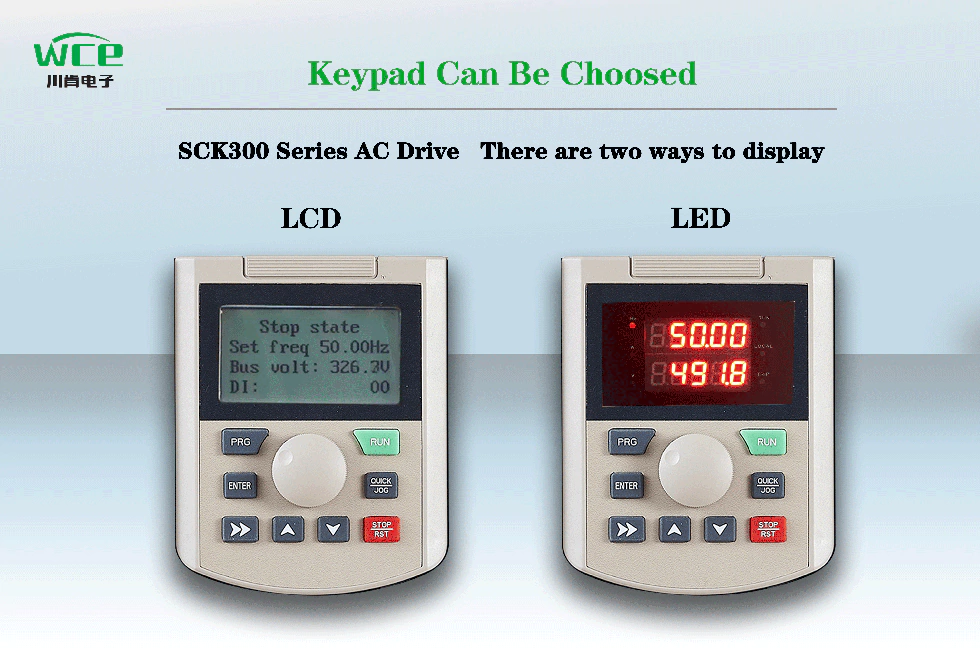

Sunt disponibile două moduri de afișare:

1. Afișaj LLCD: Vino cu afișaj chinezesc și englezesc, puteți personaliza, de asemenea, limbi rusești, portugheze, spaniole, persane și alte limbi.

2. Afișaj l -a fost: afișare tradițională a tubului digital, afișare cu două linii, observați două seturi de date în același timp.

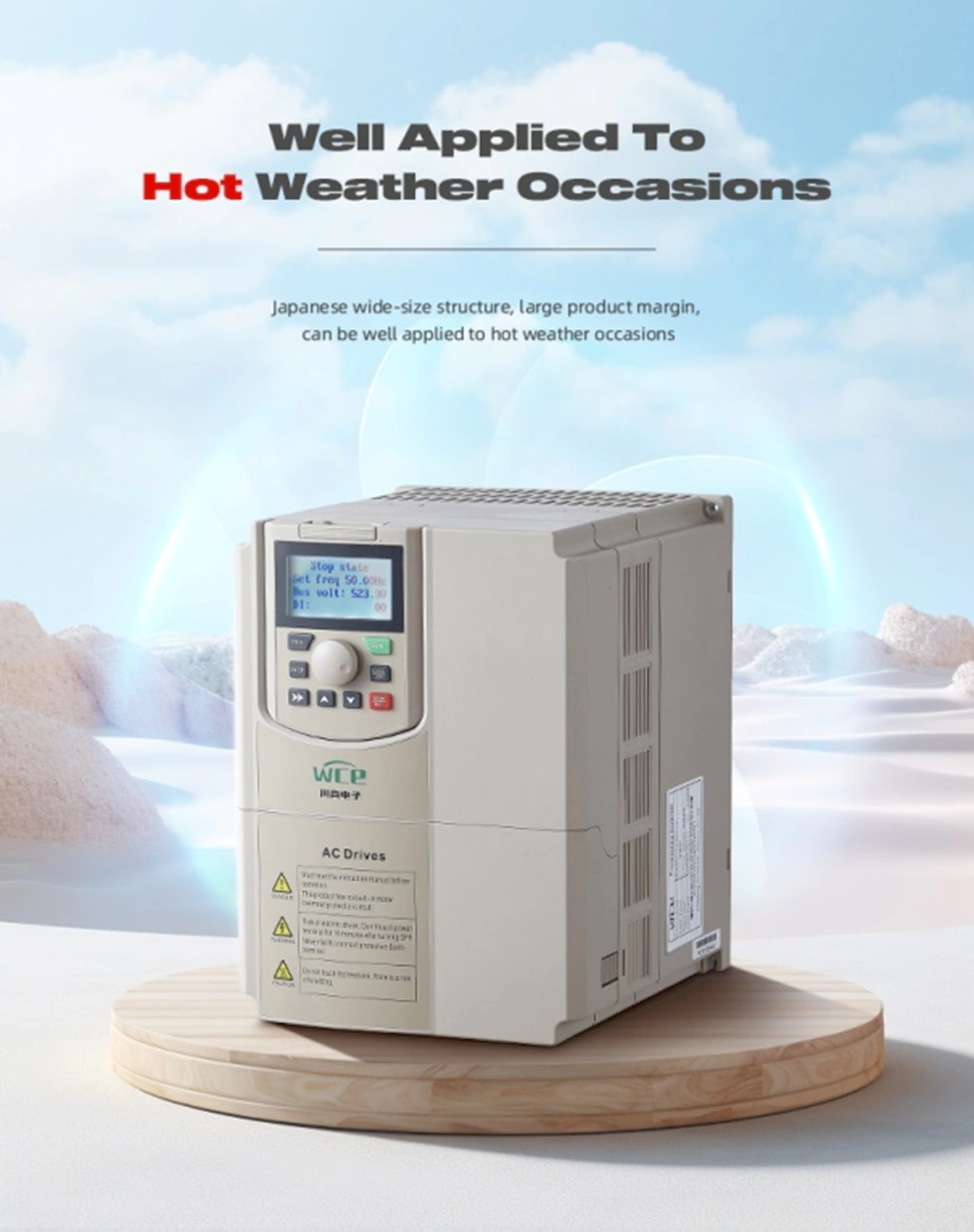

VFD adoptă un design structural pe scară largă și pe scară largă, integrează componente de răcire de dimensiuni mari și are o capacitate de funcționare continuă de încărcare ridicată și o rată de utilizare ridicată a eficienței. Prin consolidarea sistemului de răcire și selecția componentelor rezistente la temperaturi ridicate, acesta se poate adapta stabil la temperaturi ridicate și condiții de muncă dure, cum ar fi tropical.

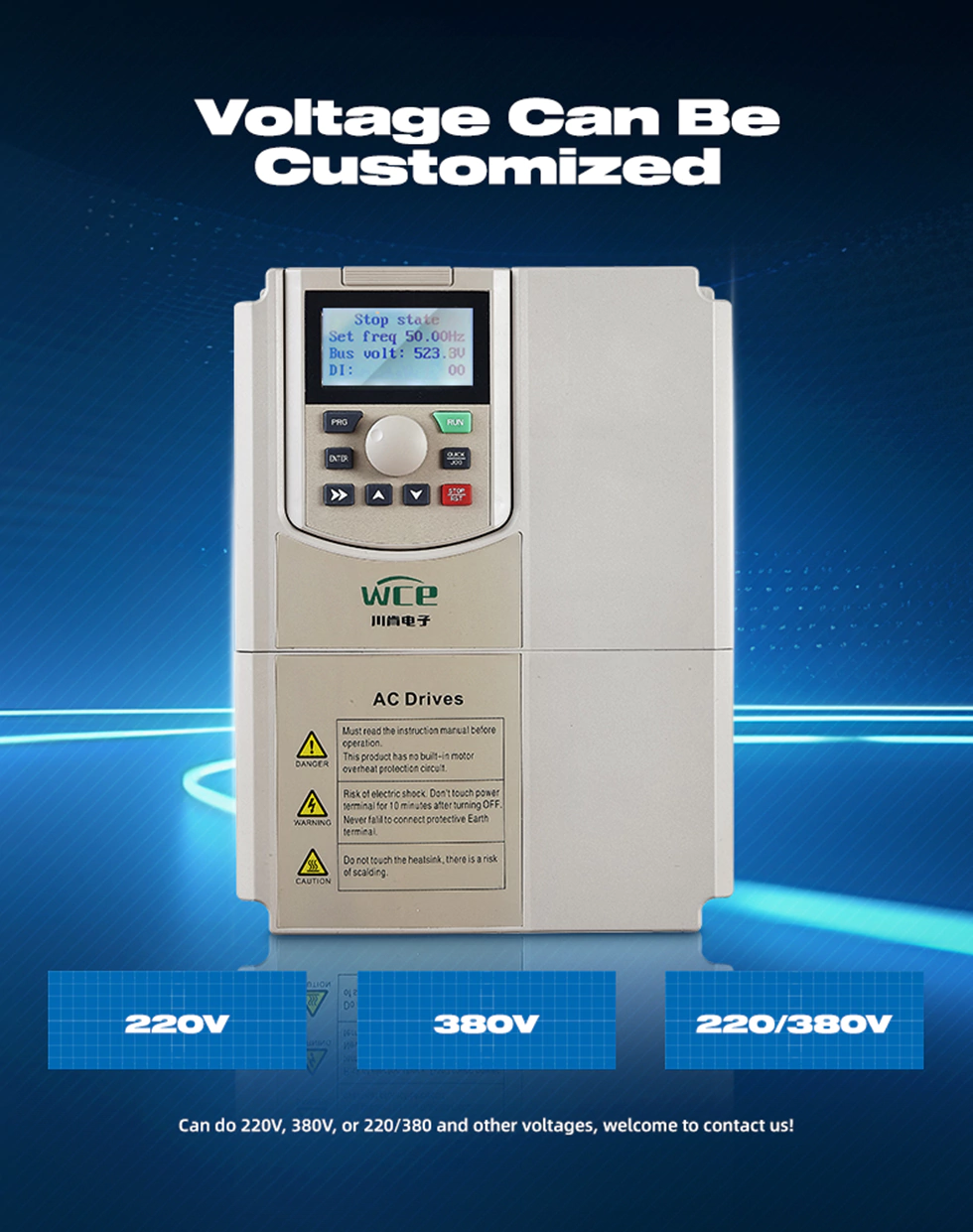

Pot fi personalizate diverse tipuri de moduri de intrare și ieșire:

1,3p 380V Intrare la ieșire 3P 380V.

2. 3P22 0V Intrare la Ieșire 3P22 0V.

3. 3P66 0V Intrare la Ieșire 3P66 0V.

4. 1 P22 0V Intrare la Ieșire 3P 380V.

5. 1 P22 0V Intrare la Ieșire 3P22 0V.

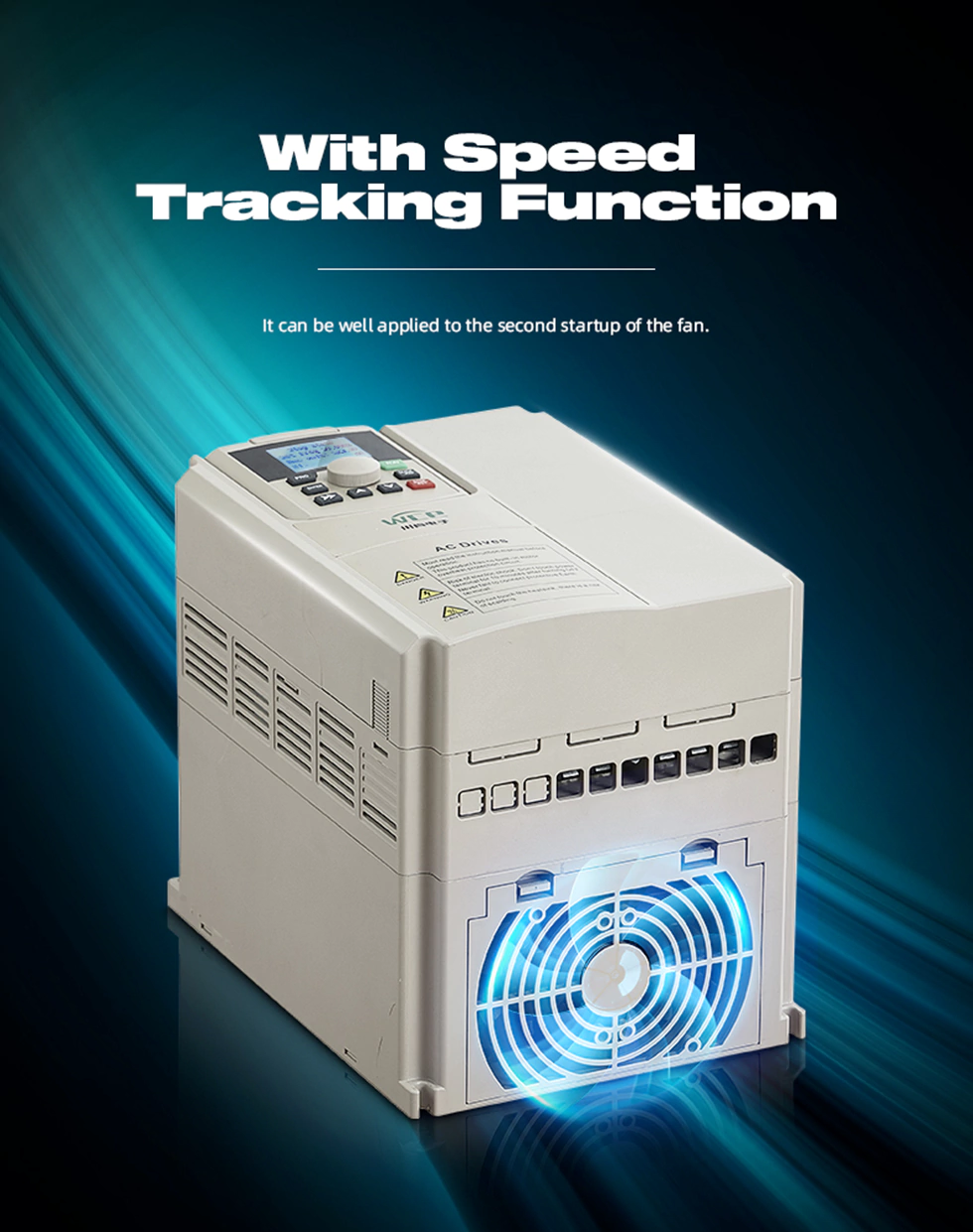

Cu funcția de urmărire a vitezei, poate mai bine să pornească dublu.

Este livrat cu comunicarea MODBUS RTU și poate implementa, de asemenea, MODBUS TCP, PRPFIBUS și PROFINET prin adăugarea de carduri de expansiune.

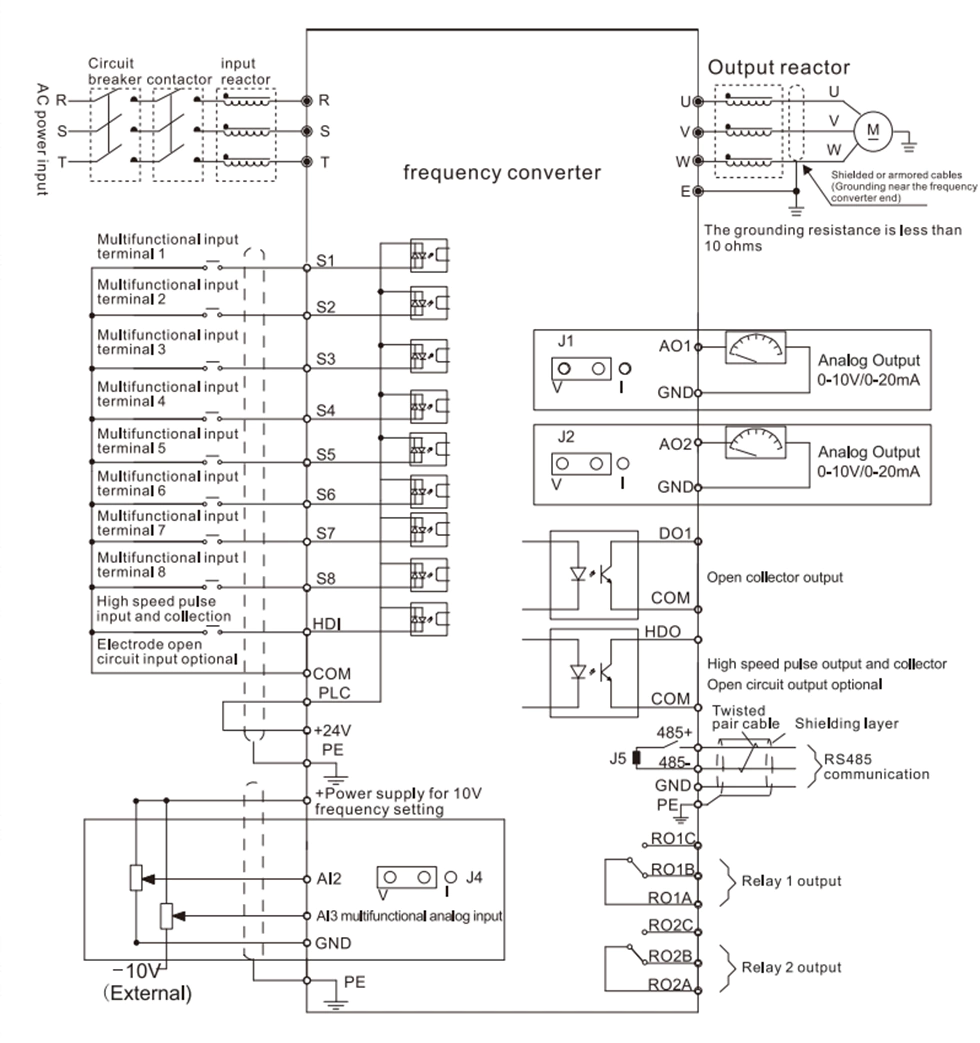

Diagrama de cablare VFD.
