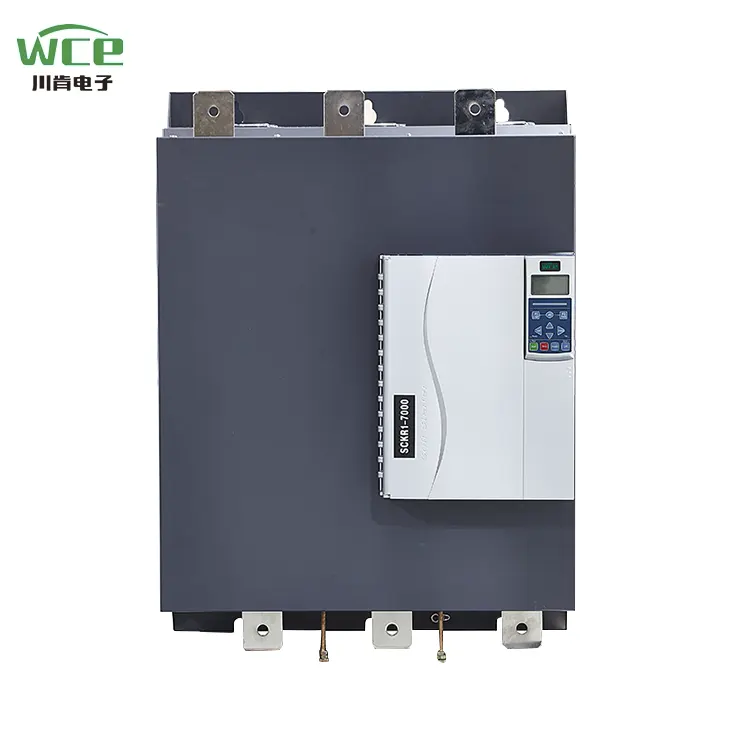

AC încorporat în bypass moale starter 450kw

Interacțiune inteligentă și funcționare convenabilă: Starterele moi din seria 7000 sunt echipate cu afișaje de cristal lichid LCD, cu un design simplu și intuitiv de interfață și o experiență de funcționare lină și convenabilă. Sistemul este echipat cu o funcție de afișare cu 8 limbi și acceptă personalizarea limbilor naționale specifice, satisfacerea pe deplin a nevoilor utilizatorilor din diferite regiuni.

Controlul inteligent multi-comunicare și la distanță:Este echipat cu funcția de comunicare standard Modbus 485 și acceptă, de asemenea, metode de comunicare personalizate, cum ar fi protocolul Siemens Profibus și aplicația de telefon mobil, ajutând utilizatorii să obțină depanarea eficientă la distanță și un control precis și să încalce limitările spațiale.

Performanță remarcabilă și durabilitate de lungă durată: Echipat cu un nou contactor DC personalizat, în comparație cu contactorii de curent alternativ, performanțele sale sunt îmbunătățite de 3 ori, căldura este redusă de 2,6 ori, siguranța este îmbunătățită cu 25%, eficiența de economisire a energiei ajunge la 20%, iar durata de viață depășește de 100.000 de ori, oferind o garanție fiabilă pentru funcționarea stabilă a echipamentului.

Disiparea eficientă a căldurii și funcționare stabilă:Echipat cu un ventilator DC de mare viteză de 24V și un design inovator de disipare a căldurii de 360 ​​° de 360 ​​°, oferă o forță eoliană puternică, asigurându-se că echipamentul menține o stare bună de disipare a căldurii și o performanță stabilă pe parcursul funcționării.

Cooperare profundă și actualizare a calității: Am ajuns la o cooperare profundă cu Hubei Taiji, o companie listată intern și au adoptat module și tiristori personalizați, care sunt diferite de modulele comune de pe piață. Acest lucru îmbunătățește semnificativ capacitatea de încărcare și pune o bază solidă pentru funcționarea eficientă a echipamentului.

Proiectare simplificată, economii de costuri:Nu este nevoie să instalați contactori de bypass externi, economisind eficient spațiul de instalare, reducând costurile prin cablu, simplificarea procesului de instalare și făcând instalarea mai convenabilă și mai rapidă.

Control inovator, pornire ușoară: În comparație cu începutul convențional moale, a fost adăugată o nouă metodă de control a porților de cuplu pătrat, oferind un cuplu de pornire mai mare, obținând un început ușor și neted și adaptându -se la condiții de muncă mai complexe.

Monitorizare în timp real, asigurare pentru siguranță:Echipat cu un terminal de intrare PT100, acesta poate monitoriza temperatura motorului în timp real, să înțeleagă imediat starea de funcționare a motorului, să prevină eficient defecțiunile cauzate de temperatura anormală și să asigure funcționarea în siguranță a motorului.

Design umanizat, instalare fără griji: Adoptează blocuri de terminale de control plug-and-pull, făcând instalarea și funcționarea simplă și convenabilă. Doar deconectați blocurile terminale pentru a completa cablarea și apoi reinjectați -le, ceea ce îmbunătățește foarte mult eficiența instalației.

Testare de simulare, verificare fiabilă: Este echipat cu funcția de simulare a funcționării. Chiar și atunci când circuitul principal al starterului moale nu este conectat la tensiunea de alimentare, acesta poate simula procesul de pornire, rulare și oprire a motorului, confirmând rapid dacă starea de lucru a componentelor proprii ale portierului moale este normală.

Sprijin de urgență și funcționare continuă: A fost adăugată o funcție de pornire de urgență. Chiar și în cazul unei descompuneri bruste a unei faze a tiristorului, demarorul moale poate menține în continuare funcționarea normală, asigurând funcționarea continuă a echipamentelor cheie și reducând riscul de închidere.

Parametrul produsului (specificații)

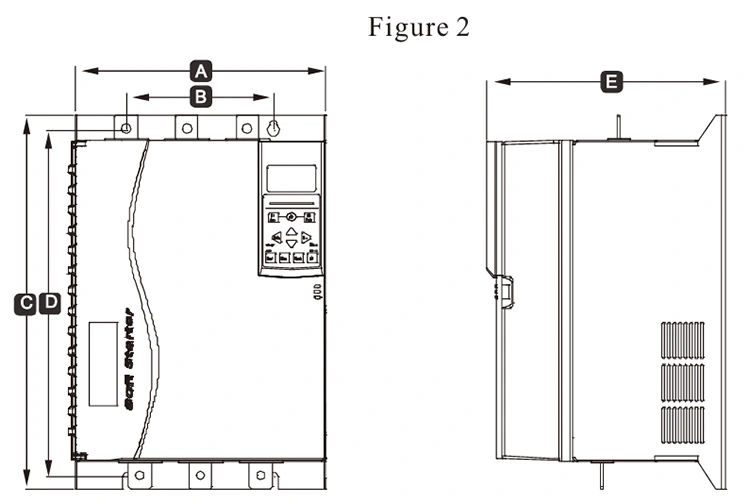

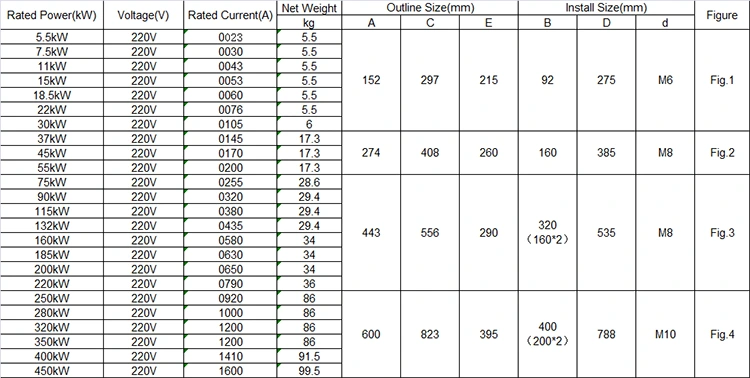

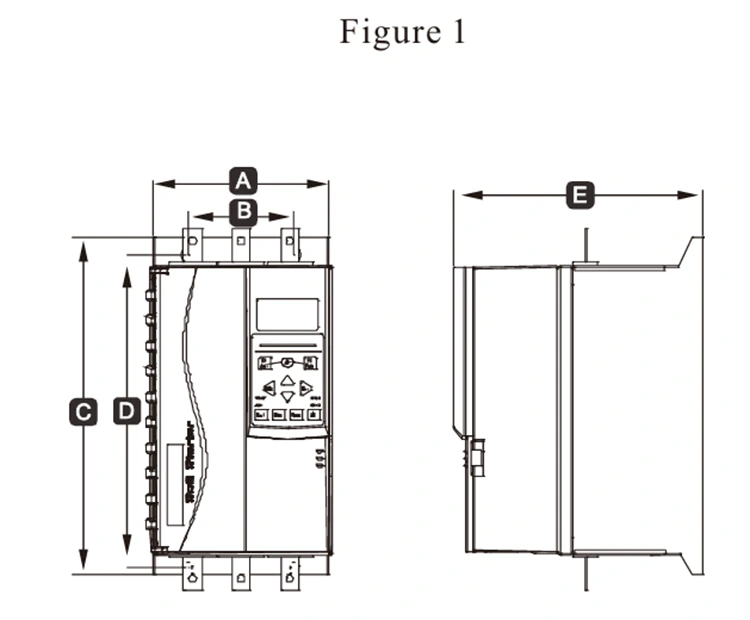

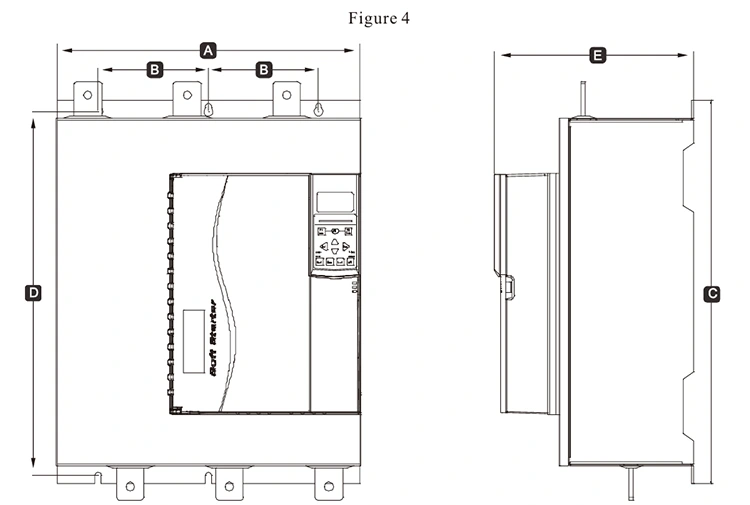

Dimensiunea, greutatea și curentul de 220V

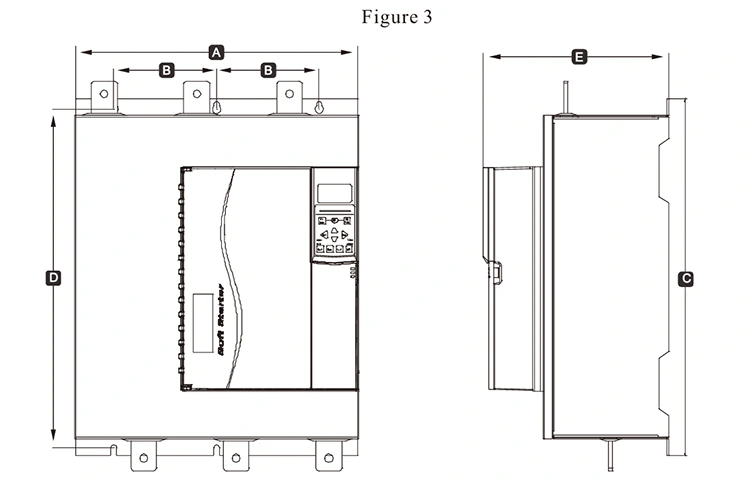

Dimensiunea, greutatea și curentul de 380V

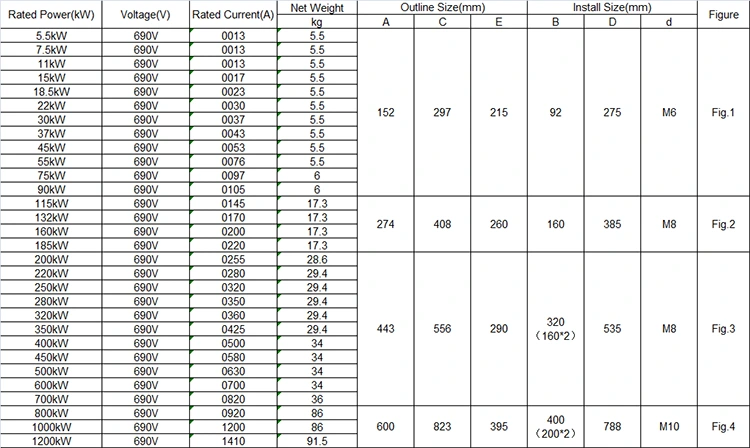

Dimensiunea, greutatea și curentul de 690V

Caracteristica produsului

1. Funcția de comunicare

Vine cu comunicarea MODBUS RTU, pot fi adăugate comunicarea PROFIBUS și PROFINET prin adăugarea de cărți de expansiune.

2, poate fi ecran LCD tastatură externă +4 linii

Tastatura poate fi introdusă rapid și eliminată pentru a răspunde nevoilor de funcționare la distanță.

3, funcție mai cuprinzătoare de protecție a motorului

Protecția supratensiunii, protecția subvenții, protecția cu supra-curent, protecția la suprasarcină, protecția de subîncărcare, protecția pierderilor de fază, defecțiunea de by-pass, defecțiunea tiristorului, dezechilibrul cu curent trifazat, protecția supraîncălzirii etc.

4, gamă largă de tensiune de alimentare cu energie electrică

Respectați principala tensiune de intrare a sursei de energie de 220-690V Scop general.

5. Terminale pluggabile

Un set de terminale de comunicare, cinci grupuri de terminale de intrare digitală, un set de ieșire analogică, trei seturi de relee programabile ， terminale termistor motor și terminale de temperatură PT100.

◆ Sursă de alimentare trifazată: AC220V, AC380V, AC690V ± 10%

◆ Curent evaluat: 13A-1600A,

◆ Motor aplicabil: Motor cu cușcă generală de veveriță

◆ Modul de pornire: rampă de tensiune, rampă de curent, cuplu

◆ Mod de parcare: Stop Soft, Stop Free ， Stop la frână, Stop Adaptive.

◆ Intrare logică: impedanță 1,8kΩ, putere +24V

◆ Frecvența de pornire: este recomandat să porniți nu mai mult de 10 ori pe oră

◆ Nivel de protecție: IP20

◆ Mod de răcire: răcire cu aer

◆ Modul de instalare: agățat de perete

◆ Condiții de mediu: altitudinea depășește 2000 de metri, capacitatea trebuie redusă în consecință, iar temperatura ambiantă este cuprinsă între -10 și +40 ° C

Umiditatea corespunzătoare nu depășește 95%(20 ℃ ± 5 ℃), fără gaze inflamabile, explozive, corozive, fără praf conductiv, instalație interioară, ventilație bună, vibrație mai mică de 0,5g

Aplicația produsului

Produsele pot fi utilizate în industria metalurgică și chimică, compresoare, macarale, ocazii de inginerie municipală.

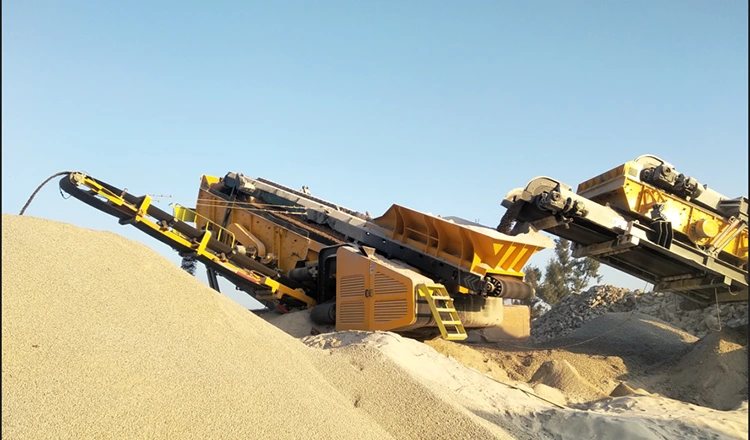

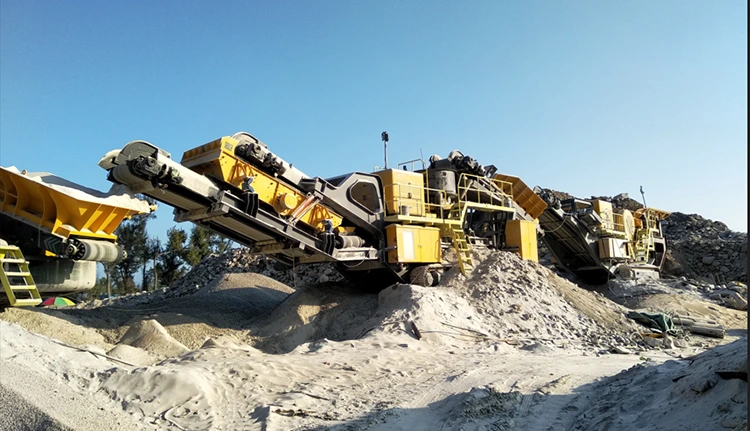

Concasor, sortați pietre de diferite dimensiuni.

Starter -ul moale online este utilizat pe scară largă în industria concasorului, poate fi utilizat în Crusher Impact, Jaw Crusher, con de conștiință, concasor de ciocan și așa mai departe. Poate fi utilizat pe gazda de mare putere, reduce curentul de pornire, reduce impactul mecanic. Demarorul moale poate regla automat puterea de ieșire a motorului în funcție de încărcarea reală a concasorului. Atunci când concasorul este în funcție de încărcare sau încărcare ușoară, demarorul moale reduce tensiunea și curentul motorului, astfel încât motorul să funcționeze la o putere mai mică, astfel încât să atingă scopul economiei de energie. Conform statisticilor, după utilizarea starterului moale, consumul de energie al concasorului poate fi redus cu aproximativ 10%-30%.

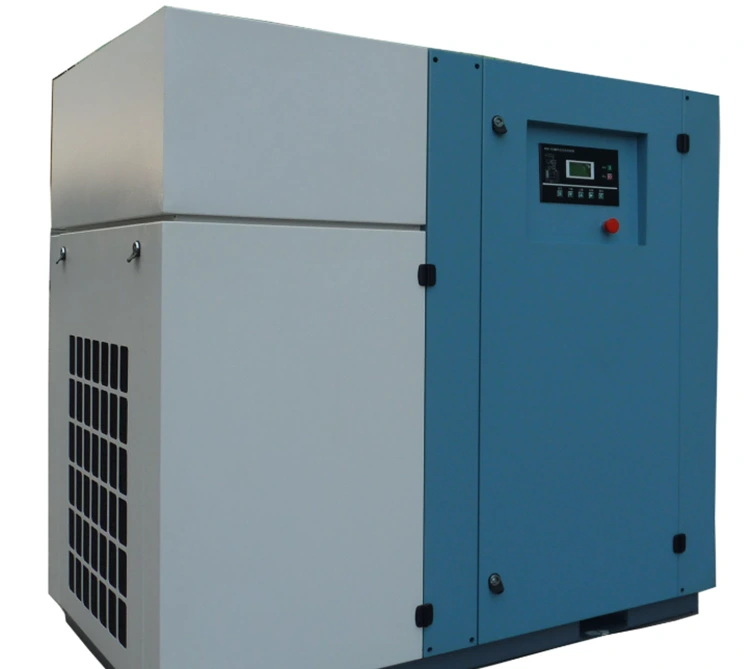

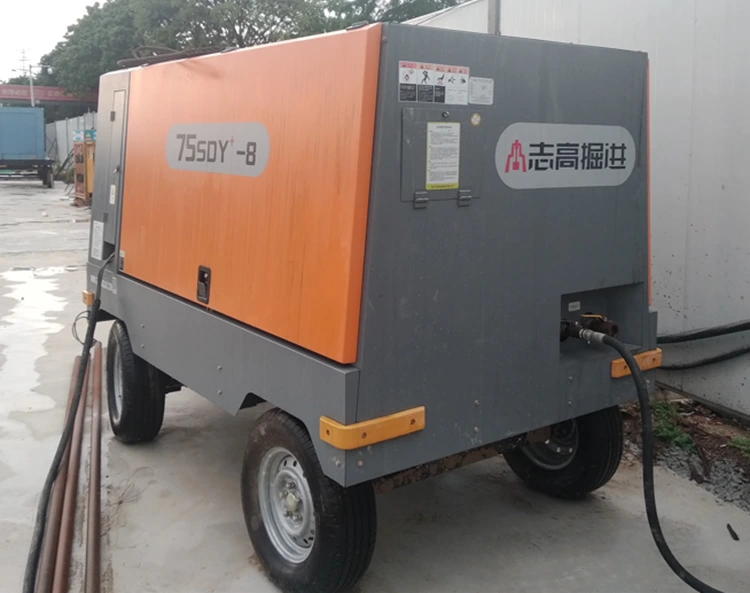

Compresor de aer

Compresorul de aer Starter moale este un starter moale special, adaptat pentru diverse compresoare de aer. Instalarea unui demaror moale pe compresorul de aer poate face presiunea de alimentare a aerului stabil, iar prin regulatorul de presiune, compresorul de aer poate continua să funcționeze sub valoarea presiunii stabilite, presiunea este stabilă și fiabilă, iar presiunea poate fi setare fără pas și reglabilă în orice moment. Motor pentru a obține pornire moale, ciclul de viață și întreținere a serviciului compresorului va fi mult extins. Volumul de evacuare al compresorului de aer este controlat de viteza compresorului de aer, placa de supapă de aer din cilindru nu mai este deschisă în mod repetat și închisă, iar condițiile de muncă, cum ar fi scaunul supapei și arcul sunt îmbunătățite, ceea ce evită fluxul ascuțit și impactul temperaturii ridicate și gazului de înaltă presiune și reduce volumul de muncă de întreținere.

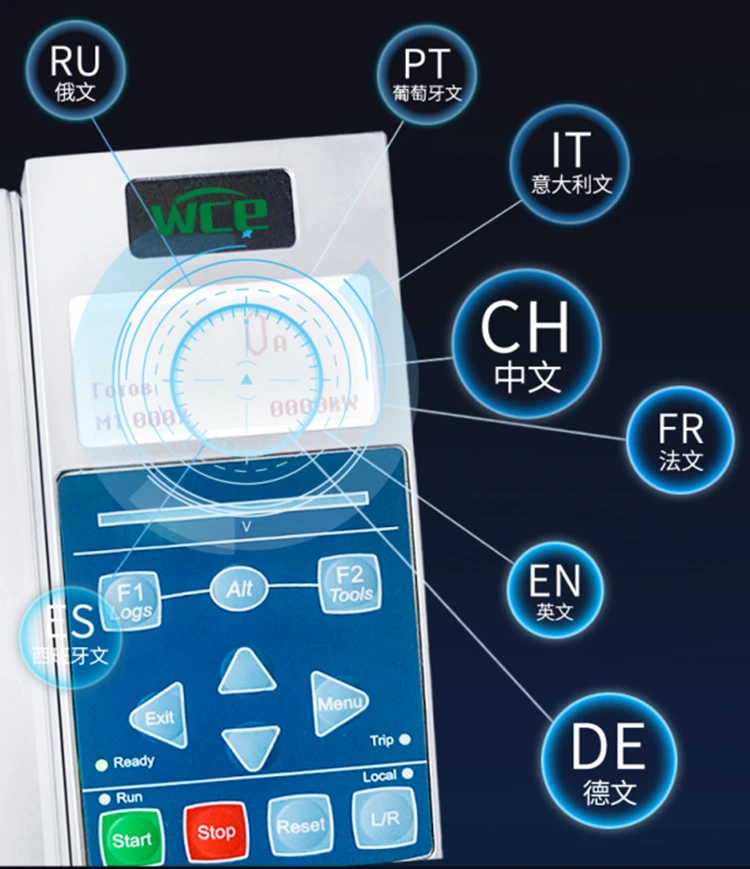

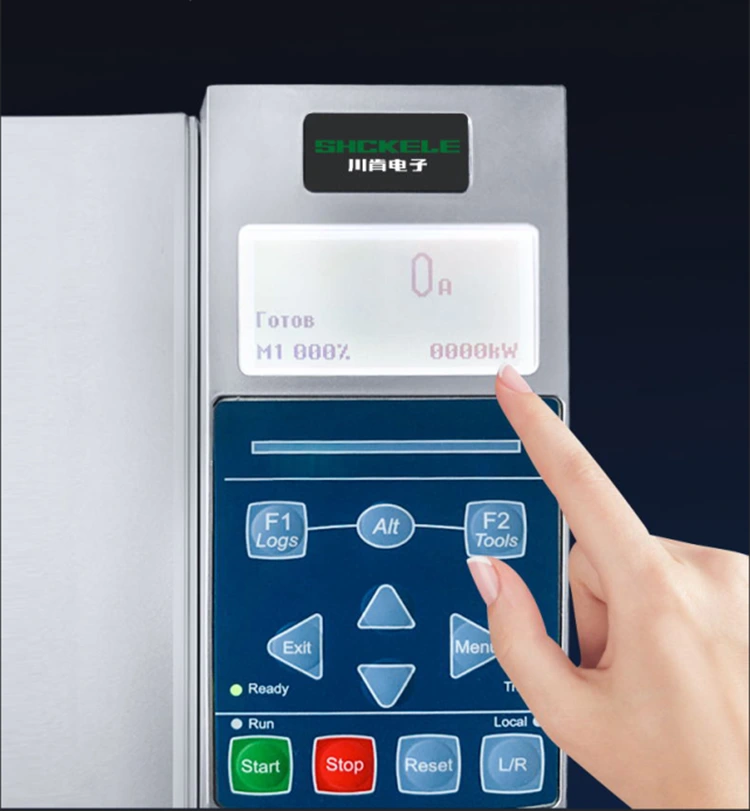

Afișaj LCD cu patru linii LCD de înaltă definiție, ușor de funcționat. Este livrat cu mai multe afișaje de limbă națională și poate fi personalizat atunci când este necesar. Tastatura este conectabilă și ușor de mișcat.

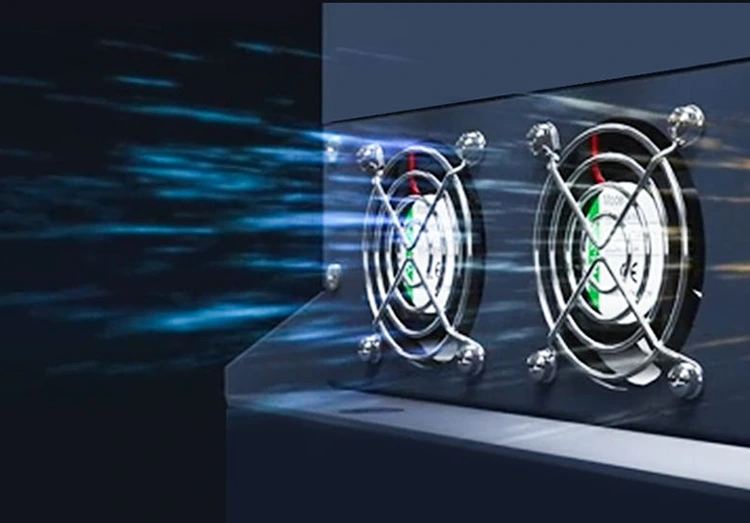

Tiristorul cu un starter moale intern de bypass funcționează numai în timpul pornirii și trece la contactor în timpul funcționării, astfel încât generează mai puțină căldură. Cu toate acestea, am instalat în continuare un ventilator pentru a răci contactorul. Instalați un ventilator pentru a -l răci. Toate cele 75kW și peste 7000 de startere moi din seria 7000 sunt echipate cu ventilatoare DC de mare viteză de 24V, oferind o disipare a căldurii de 360 ​​° și o forță de vânt mai puternică. Nu numai că reduce oprirea neașteptată cauzată de supraîncălzire, dar, de asemenea, prelungește semnificativ durata de serviciu a starterului moale.

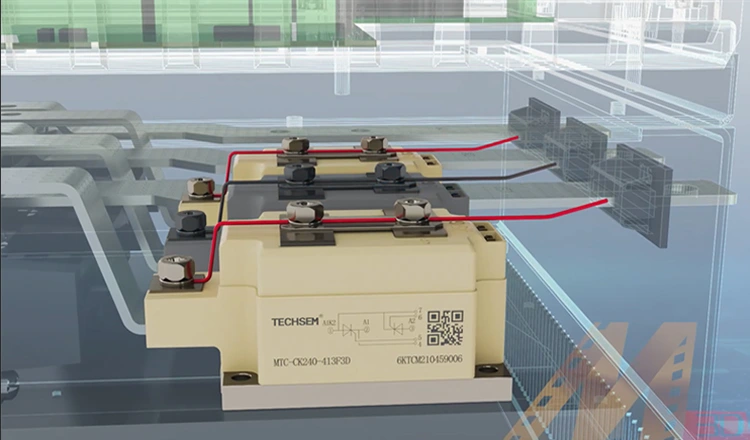

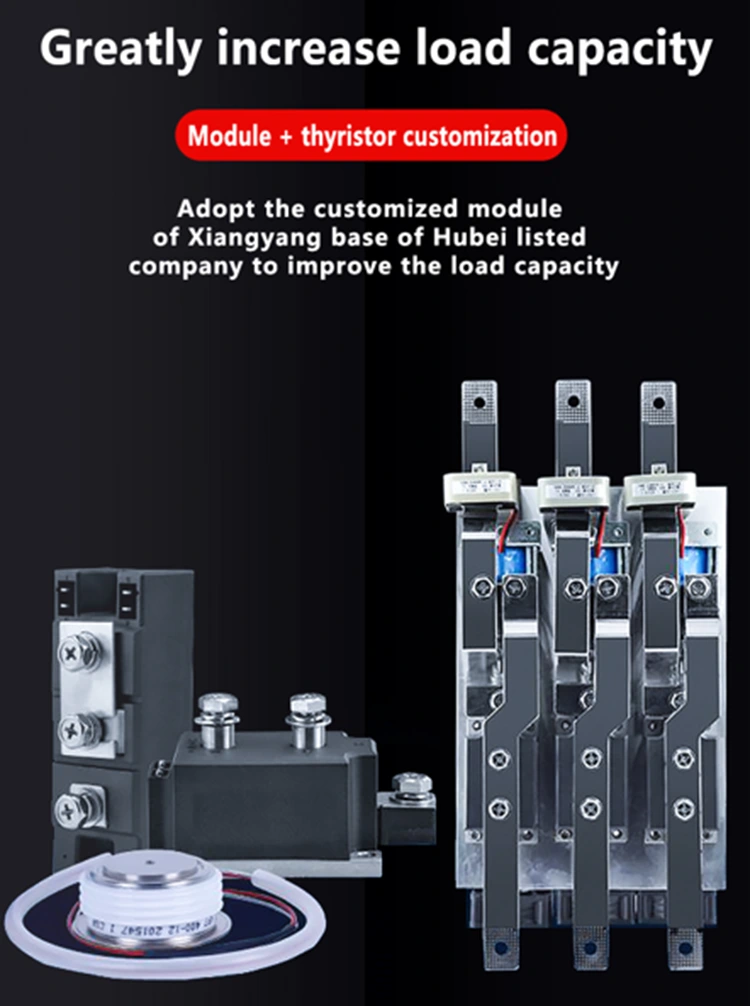

Avem o cooperare profundă cu Hubei Taiji, o companie listată intern și folosim module personalizate și tiristori, diferiți de modulele generice furnizate pe piață, pentru a îmbunătăți capacitatea de încărcare. Contactorii noștri DC sunt, de asemenea, personalizați special, toate cu contacte de argint. Suprafața de contact a contactelor este mai mare și poate obține aproape 100.000 de timpi de implicare, crescând semnificativ durata de viață a serviciului.

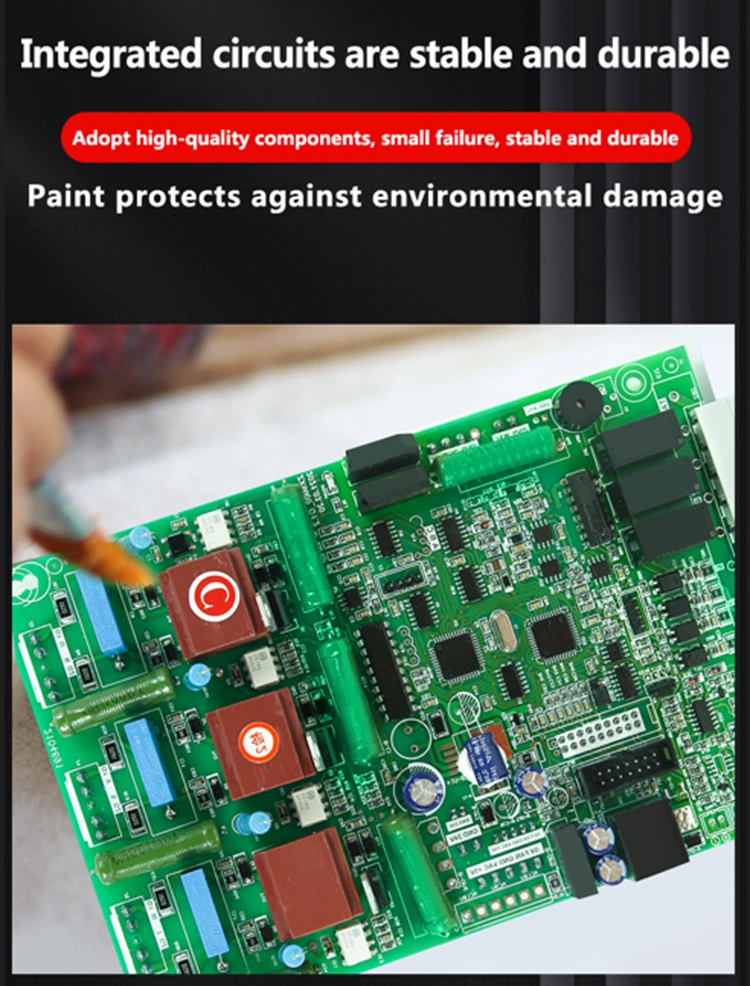

Scopul principal al vopselei de perie de bord de circuit moale de pornire (de obicei, trei anti-vopsea, vopsea izolatoare sau acoperire rezistentă la umiditate) este de a proteja stabilitatea și durata de viață a plăcii de circuit într-un mediu de lucru complex, pentru a ne asigura că durata de viață a plăcii de circuit este mai lungă, cu toții folosim patch-uri de înaltă calitate și plug-uri, probabilitatea de eșec, praf de praf, și toate utilizăm transportul de mașini. Durabilitate sporită și siguranță.

Funcția unică de operare de urgență. Starterele moi convenționale nu pot funcționa atunci când o fază a tiristorului este deteriorată. Funcția de operare de urgență a seriei 7000 permite începutului moale să funcționeze în continuare în caz de urgență, când o fază a tiristorului este defalcată, reducând pierderile economice cauzate de deteriorarea mașinii și oprirea utilizatorilor.

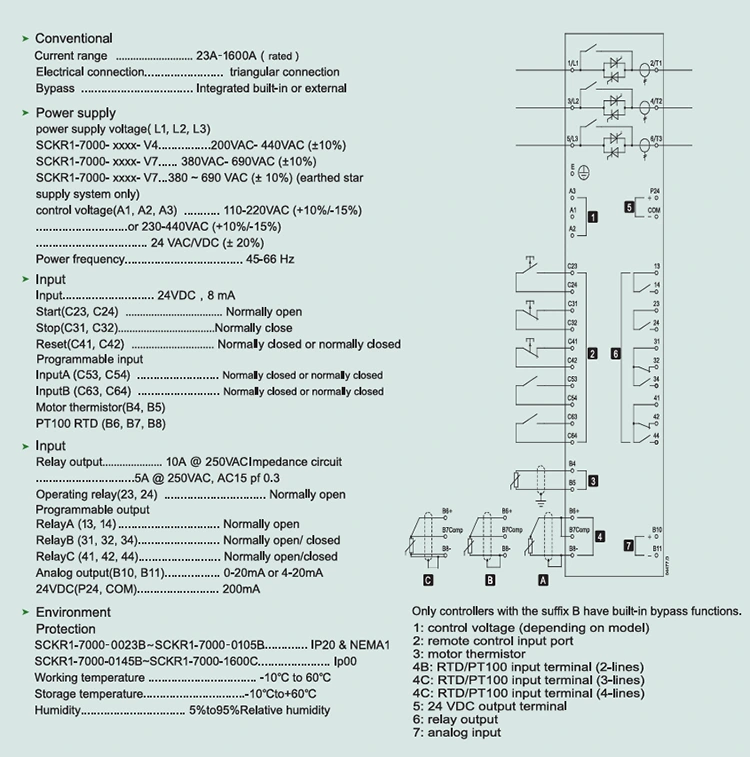

Schema de cablare moale de pornire.
