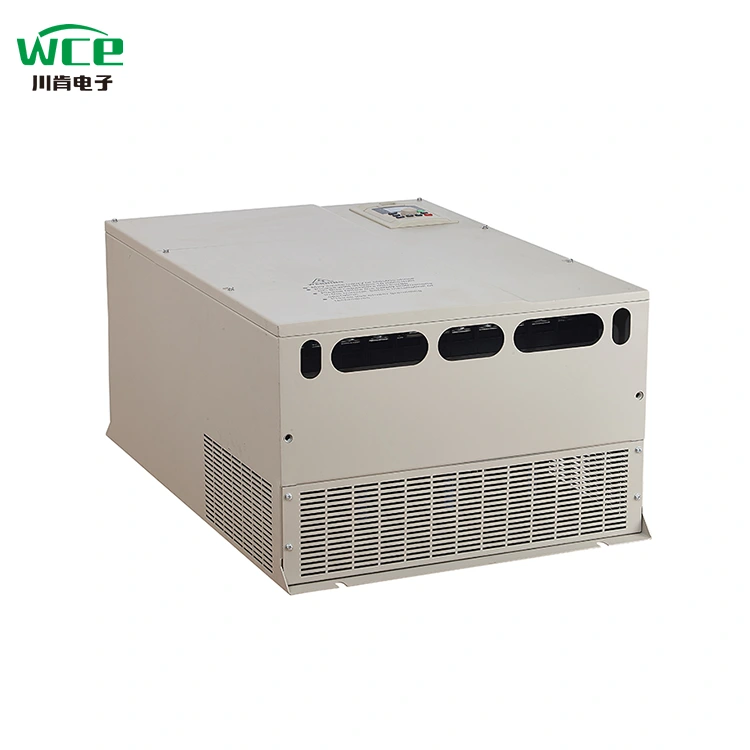

Un convertizor de frecvență variabilă (VFD) de 75 kWoferă control reglabil al vitezei pentru motoarele de curent alternativ compatibile din sistemele industriale. Cu toate acestea, selectarea unității potrivite necesită mai mult decât potrivirea puterii nominale. Cumpărătorii trebuie să ia în considerare curentul nominal al motorului, tensiunea de alimentare, cerințele de suprasarcină, caracteristicile de sarcină, viteza de funcționare, condițiile ambientale și funcțiile de control. Acest ghid explică cum funcționează un VFD de 75 kW, unde poate fi utilizat, ce specificații merită atenție și cum să evitați problemele comune de selecție și instalare. De asemenea, oferă o listă de verificare practică pentru achiziții pentru ingineri, producători de echipamente, integratori de sisteme și distribuitori industriali care lucrează cu Zhejiang Chuanken Electric Co., Ltd.
Motoarele industriale alimentează pompe, ventilatoare, compresoare, benzi transportoare, mixere și multe alte tipuri de utilaje. În aplicațiile în care viteza necesară se modifică odată cu cererea de producție, funcționarea continuă a unui motor la turație maximă poate crea consum inutil de energie, stres mecanic sau instabilitate a procesului.
A VFD cu variator de frecvență cu invertor de 75 kWeste un controler electronic de motor conceput pentru a regla viteza și funcționarea unui motor AC compatibil prin ajustarea frecvenței de ieșire și a tensiunii în conformitate cu metoda de control selectată. Desemnarea de 75 kW reprezintă o clasă de putere nominală, dar valoarea nominală utilizabilă a motorului depinde de curentul nominal specific al variatorului, clasa de tensiune, puterea nominală și condițiile de instalare.
Pentru producătorii de echipamente și cumpărătorii industriali, un VFD selectat corespunzător poate sprijini o accelerare mai lină, decelerare controlată, reglare îmbunătățită a procesului și funcționare mai flexibilă a motorului. De asemenea, poate oferi funcții de protecție a motorului și capacități de monitorizare, în funcție de model.
Cu toate acestea, nu fiecare unitate de 75 kW este potrivită pentru fiecare motor de 75 kW. Două unități cu aceeași putere nominală pot diferi în ceea ce privește capacitatea de suprasarcină, configurația intrării, performanța de control, protecția mediului și interfețele de comunicație.
Un variator de frecvență variabil obișnuit convertește puterea de intrare AC în DC printr-un redresor și o legătură DC, apoi folosește dispozitive electronice de comutare pentru a produce o ieșire AC cu frecvență reglabilă. Sistemul de control reglează ieșirea în funcție de modul de funcționare selectat și de cerințele motorului.
Pentru un motor cu inducție AC, viteza sincronă este legată de frecvența de alimentare și de numărul de poli ai motorului. Reducerea frecvenței scade, în general, viteza motorului, în timp ce creșterea acesteia crește viteza în intervalul de funcționare permis al motorului și al convertizorului. Viteza reală a motorului cu inducție depinde și de sarcină și alunecare.
Multe unități folosesc controlul volți-per-hertz (V/f) pentru reglarea simplă a vitezei. Controlul vectorial fără senzori poate oferi un control îmbunătățit al cuplului în aplicații care necesită o viteză mai solicitantă sau performanțe de sarcină. Funcțiile disponibile depind de modelul VFD specific și de configurația motorului.
Rampele de accelerație și decelerare reglabile ajută la controlul cât de repede pornește și se oprește un motor. Setările adecvate ale rampei pot reduce încărcarea mecanică bruscă și pot susține o producție mai stabilă. Sarcinile cu inerție mare sau cerințele de oprire rapidă pot necesita echipamente de frânare suplimentare.
În funcție de model, un VFD poate monitoriza curentul, tensiunea, temperatura, frecvența de operare și condițiile de defecțiune. Protecția electronică la suprasarcină a motorului și diagnosticarea defecțiunilor pot ajuta echipele de întreținere, dar convertizorul trebuie configurat corect și utilizat cu orice protecție externă necesară.
Un VFD de 75 kW poate fi potrivit pentru aplicații de motoare industriale medii până la mari atunci când valorile electrice și capabilitățile de control se potrivesc cu echipamentul. Aplicațiile tipice includ următoarele.
Controlul variabil al vitezei poate ajuta la reglarea debitului sau presiunii în sistemele de pompare. Cu o strategie de control adecvată, aceasta poate reduce pierderile de accelerare, poate sprijini stabilitatea presiunii și poate ajuta la gestionarea cererii în schimbare. Caracteristicile pompei și cerințele minime de debit trebuie în continuare respectate.
Viteza ventilatorului poate fi ajustată pentru a îndeplini cerințele de ventilație, răcire sau flux de aer de proces. Pentru multe sisteme de ventilatoare centrifuge, reducerea vitezei poate reduce substanțial cererea de putere, cu condiția ca punctul de funcționare și cerințele procesului să permită acest lucru.
Transportoarele necesită adesea accelerație controlată și viteză stabilă în condiții de schimbare a sarcinilor. Acționarea trebuie selectată în funcție de cuplul de pornire, inerția sarcinii, cerințele de oprire și posibilitatea de pornire frecventă sau suprasarcină.
Mixerele, echipamentele de producție și alte mașini industriale pot avea nevoie de viteză reglabilă pentru a găzdui diferite materiale sau etape de procesare. Un VFD adecvat poate îmbunătăți flexibilitatea de operare, deși profilul de cuplu și cerințele procesului trebuie să ghideze strategia de control.
| Aplicație | Obiectiv de control tipic | Factor de selecție important |
|---|---|---|
| Pompa centrifuga | Reglarea debitului sau a presiunii | Funcție cu cuplu variabil, control PID, debit minim |
| Ventilator industrial | Controlul fluxului de aer și al ventilației | Interval de funcționare, răcire, optimizare energetică |
| Transportor | Pornire controlată și transport stabil | Cuplul de pornire și capacitatea de suprasarcină |
| Mixer | Viteza de proces reglabila | Cererea de cuplu și schimbarea condițiilor de sarcină |
| Compresor | Ajustarea capacității acolo unde este permis | Compatibilitatea compresoarelor și cerințele de pornire |
Acestea sunt exemple de aplicații generale, mai degrabă decât revendicări de compatibilitate garantată. Cerințele producătorului de echipamente și condițiile reale de funcționare ar trebui să determine selecția finală.
Specificația corectă previne nepotrivirile costisitoare, deplasările neașteptate și întârzierile de punere în funcțiune evitabile. Înainte de a solicita o cotație, analizați următorii factori tehnici.
Începeți cu plăcuța de identificare a motorului și identificați puterea nominală și curentul de sarcină maximă. Curentul de ieșire continuu al VFD-ului trebuie să atingă sau să depășească curentul cerut de motor în condițiile de funcționare prevăzute. Capacitatea de curent este deosebit de importantă atunci când motorul funcționează cu un cuplu ridicat sau cu suprasarcină frecventă.
Confirmați tensiunea de alimentare disponibilă, frecvența și configurația de fază. Valoarea nominală de intrare a unității trebuie să se potrivească cu sursa de alimentare, în timp ce ieșirea sa trebuie să fie compatibilă cu motorul. Numai o evaluare de 75 kW nu stabilește dacă un anumit model este potrivit pentru un sistem de alimentare de 380 V, 400 V, 415 V sau un alt sistem de alimentare.
Cerințele de suprasarcină variază în funcție de aplicație și model. Pompele centrifuge și ventilatoarele folosesc adesea o sarcină cu cuplu variabil, în timp ce transportoarele încărcate și unele compresoare pot necesita o capacitate mai mare de suprasarcină. Verificați procentul de suprasarcină specificat de producător, durata, gradul de funcționare și orice condiții asociate de derating.
Determinați dacă controlul V/f este suficient sau dacă este necesar controlul vectorial fără senzori. Luați în considerare cuplul de pornire, performanța la viteză mică, reglarea vitezei și dacă este necesar feedback de la un encoder sau un senzor de proces.
Temperatura ambientală, praful, umiditatea, altitudinea, ventilația și protecția carcasei pot afecta performanța unității. Dacă VFD-ul va fi instalat într-un dulap electric fierbinte sau într-o zonă industrială cu praf, verificați cerințele de răcire, condițiile de mediu permise și orice derating necesară.
Verificați dacă aplicația necesită intrări digitale și analogice, ieșiri releu, control PID, înregistrare a erorilor sau comunicare cu un PLC sau un sistem de supraveghere. Suportul pentru protocol și terminalele disponibile variază în funcție de seria de produse.
Diferite mașini impun cerințe diferite asupra unui motor. Înțelegerea profilului de sarcină ajută la determinarea curentului nominal necesar, a modului de control și a configurației de frânare.
Pompele centrifuge, ventilatoarele și multe suflante sunt aplicații comune cu cuplu variabil. Cererea lor de cuplu scade în general pe măsură ce viteza scade. Prin urmare, o unitate configurată corect poate ajuta la reducerea consumului de energie atunci când sistemul petrece timp semnificativ la viteză redusă.
Transportoarele, anumite pompe volumetrice și unele mixere pot necesita un cuplu substanțial chiar și la viteză mică. Aceste aplicații au adesea nevoie de o unitate cu o capacitate adecvată de suprasarcină și o capacitate adecvată de suprasarcină. Trebuie evaluată și răcirea motorului la viteze mici.
Echipamentul rotativ mare poate genera energie regenerativă la decelerare. Sarcinile care antrenează motorul mai degrabă decât să fie antrenate de acesta pot necesita, de asemenea, o manipulare specială. În funcție de aplicație, poate fi necesară o rezistență de frânare, o unitate de frânare sau o soluție regenerativă.
Când sarcina este incertă, furnizați furnizorului tipul de sarcină, frecvența de pornire, timpul necesar de accelerare, timpul de oprire, intervalul de viteză și condițiile de suprasarcină așteptate. Aceste informații sunt mai utile decât să ceri pur și simplu un model de 75kW.
Economiile de energie sunt un motiv comun pentru a instala un VFD, dar rezultatele depind de mașină, strategia de control, programul de operare și proiectarea sistemului. O unitate nu reduce automat consumul de energie în fiecare aplicație.
În multe sisteme de pompe centrifuge și ventilatoare, puterea necesară poate scădea substanțial pe măsură ce viteza este redusă. Acest lucru poate crea economii atunci când cererea variază pe parcursul zilei. Cu toate acestea, rezultatul real depinde de curba sistemului, presiunea statică, constrângerile procesului și eficiența de funcționare a motorului.
Evaluați împreună eficiența motorului, pierderile de antrenare, pierderile de transmisie, cerințele procesului și metoda de control existentă. Un interval de viteză prost selectat sau o strategie de control neadecvată poate limita beneficiul așteptat.
Înregistrați orele de funcționare, cererea de putere măsurată, variațiile de sarcină, tarifele de energie electrică și costurile de întreținere. Comparați sistemul actual cu sistemul propus controlat de VFD folosind ipoteze realiste, mai degrabă decât să vă bazați pe un procent de economii universal.
| Factorul de cost | Informații de colectat | De ce contează |
|---|---|---|
| Consumul de energie | kW măsurați și ore de funcționare anuale | Estimează potențialele economii de energie electrică |
| Instalare | Cablaj, cablaj, filtre și punere în funcțiune | Definește costul inițial al proiectului |
| Întreţinere | Cerințe de inspecție, răcire și service | Sprijină planificarea costurilor ciclului de viață |
| Performanța procesului | Date de debit, presiune, viteză și producție | Verifică dacă soluția de control răspunde nevoilor de operare |
Instalarea corectă este esențială pentru o funcționare sigură și o performanță fiabilă. Personalul electric calificat trebuie să urmeze instrucțiunile producătorului unității, codurile electrice aplicabile și cerințele de siguranță ale mașinii.
Verificați tensiunea de intrare, faza, frecvența, împământarea și dispozitivele de protecție din amonte. Confirmați că unitatea selectată este compatibilă cu sistemul de alimentare și cu condițiile de instalare.
Asigurați spațiul liber necesar, ventilația și disiparea căldurii. Separați cablurile de alimentare de cablurile sensibile de control, acolo unde este cazul, și urmați îndrumările producătorului pentru rutarea cablurilor și compatibilitatea electromagnetică.
Configurați tensiunea nominală, curentul, frecvența, viteza și alte date de pe plăcuța de identificare ale motorului. Aplicați setările adecvate de protecție a motorului și modul de control conform instrucțiunilor producătorului.
Verificați direcția de rotație, accelerația, decelerația, viteza de funcționare, răspunsul la sarcină și tratarea defecțiunilor. Testați secvența completă de control înainte de a elibera mașina pentru producție normală.
Salvați setările parametrilor, informațiile de cablare, înregistrările de punere în funcțiune și istoricul alarmelor relevante. Documentația îi ajută pe tehnicieni să restabilească configurația dorită și să depaneze problemele viitoare.
Pentru siguranță, izolați sursa de alimentare și urmați procedurile de descărcare și verificare ale producătorului înainte de a lucra la o unitate sau la echipamentul său conectat. Autobuzul de curent continuu poate reține o tensiune periculoasă după ce alimentarea a fost deconectată.
Multe defecțiuni ale unității pot fi urmărite la dimensionare incorectă, răcire slabă, setări nepotrivite ale parametrilor, probleme de cablare sau condiții de sarcină solicitante. Un proces structurat de depanare poate reduce timpul de nefuncționare și poate evita înlocuirea inutilă a componentelor.
Cauzele posibile includ cererea excesivă a cuplului de pornire, un timp scurt de accelerare, legare mecanică, date incorecte ale motorului sau setări de control necorespunzătoare. Examinați istoricul defecțiunilor și condițiile de încărcare înainte de a regla parametrii.
Verificați ventilația, temperatura cabinetului, ventilatoarele de răcire, curățarea radiatorului și încărcarea. Verificați dacă instalația depășește limitele permise de temperatură ambientală sau de altitudine și dacă este necesară reducerea.
Decelerația rapidă sau o sarcină cu inerție mare poate returna energie magistralei DC a unității. În funcție de aplicație și de proiectarea produsului, poate fi necesar un timp de decelerare mai lung sau o soluție de frânare adecvată.
Verificați precizia parametrilor motorului, modul de control, semnalele de referință de viteză, cablarea și variația sarcinii. Pentru sistemele cu buclă închisă, inspectați dispozitivul de feedback și setările de control relevante.
Examinați codul de alarmă, condițiile de alimentare, cablarea de control, configurația rețelei și aranjamentele de împământare. Înregistrați defecțiunea înainte de a reseta unitatea și consultați manualul produsului sau asistența tehnică calificată atunci când cauza rămâne neclară.
Întreținerea preventivă trebuie să urmeze programul de service al producătorului și să includă inspecții adecvate ale căilor de ventilație, conexiunilor electrice, condițiilor de mediu și înregistrărilor defecțiunilor.
Cumpărătorii industriali pot reduce lacunele în specificații și întârzierile de achiziție prin pregătirea unui brief tehnic complet înainte de a solicita oferte.
Zhejiang Chuanken Electric Co., Ltd.servește drept referință pentru companie pentru cumpărătorii care evaluează produsele industriale de control al motoarelor. Când discutăm despre o unitate de frecvență variabilă cu invertor de 75 kW, cumpărătorii ar trebui să furnizeze aplicația dorită și cerințele electrice, astfel încât seria și configurația corespunzătoare de produs să poată fi confirmată.
Pentru proiectele OEM, upgrade-urile de echipamente și achizițiile distribuitorilor, compararea furnizorilor în ceea ce privește adecvarea tehnică, documentația, suportul de service și costul total de operare oferă o bază mai solidă pentru deciziile de cumpărare decât compararea puterii nominale.
Un VFD de 75 kW controlează viteza și funcționarea unui motor AC compatibil ajustându-i frecvența și tensiunea de ieșire. În funcție de model, poate oferi, de asemenea, protecție a motorului, accelerație și decelerare reglabile, monitorizare și integrare a controlului industrial.
Poate fi potrivit, dar puterea nominală este insuficientă. Verificați curentul și tensiunea nominală ale motorului, curentul continuu de ieșire al unității, capacitatea de suprasarcină, capacitatea de funcționare și condițiile de funcționare înainte de a confirma compatibilitatea.
Aplicațiile potențiale includ pompe industriale, ventilatoare, suflante, transportoare, mixere și compresoare compatibile. Adecvarea depinde de specificațiile motorului, de caracteristicile de sarcină, de cuplul necesar și de capacitățile unității selectate.
Poate reduce consumul de energie în aplicații adecvate cu viteză variabilă, în special acolo unde cererea pompei sau ventilatorului se modifică în timp. Economiile reale depind de profilul de sarcină, proiectarea sistemului, orele de funcționare, pierderile de unitate și strategia de control.
Tensiunea necesară depinde de modelul de produs specific și de sistemul de alimentare regional. Confirmați tensiunea de alimentare, faza și frecvența față de fișa de date a producătorului, în loc să presupuneți că toate unitățile de 75 kW au aceeași configurație electrică.
Nu toate aplicațiile necesită una. Poate fi necesară o rezistență de frânare sau o altă soluție de frânare atunci când sarcina are o inerție mare, necesită o decelerare rapidă sau returnează energie semnificativă la unitate. Confirmați compatibilitatea și dimensionarea cu producătorul.
Evaluați documentația tehnică a furnizorului, adecvarea produsului, procesele de calitate, capacitatea de asistență, condițiile de garanție, aranjamentele de livrare și capacitatea de a clarifica cerințele aplicației. Solicitați specificațiile exacte ale modelului înainte de a plasa o comandă.
Pregătiți datele de pe plăcuța de identificare a motorului, tensiunea de alimentare, tipul de aplicație, cerințele de suprasarcină, funcțiile de control, mediul de instalare, cantitatea și destinația de livrare. Aceste detalii ajută furnizorul să evalueze configurația adecvată a unității.
