Depanare simplă pentru VFD - IGBT 、 Podul redresor

Avertizare:

Înainte de măsurare, este necesar să se asigure că VFD este oprit și liniile de putere r, s, t și liniile de ieșire u, v, w sunt eliminate. Numai după măsurarea P+/N- și nu există o tensiune DC, se poate efectua operația!

Măsurați modulul redresor al VFD:

Mai întâi, setați multimetrul pe poziția „diodă”, apoi folosiți cablurile de testare roșii și negre ale multimetrului pentru a urma pașii de mai jos pentru detectare:

În al doilea rând, atingeți terminalul P (+) pozitiv al autobuzului DC cu plumbul de testare neagră și atingeți R, S și T în secvență cu plumbul de test roșu. Înregistrați valorile afișate pe multimetru.

În al treilea rând, apoi atingeți conducerea testului roșu la terminalul negativ N (-) al autobuzului DC și atingeți conducerea testului negru la R, S și T în secvență și înregistrați valoarea de afișare a multimetrului.

În al patrulea rând, dacă valorile afișate ale celei de -a șasea măsuri sunt practic echilibrate, indică faptul că nu există nicio problemă cu rectificarea VFD. În caz contrar, modulul de rectificare în poziția corespunzătoare este deteriorat.

Măsurați modulul IGBT al VFD:

Mai întâi, setați multimetrul pe poziția „diodă”, apoi folosiți cablurile de testare roșii și negre ale multimetrului pentru a urma pașii de mai jos pentru detectare:

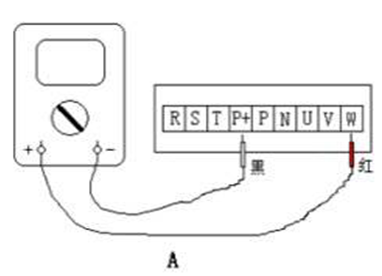

În al doilea rând, atingeți terminalul P (+) pozitiv al autobuzului DC cu plumbul de testare neagră și atingeți U, V și W în secvență cu plumbul de test roșu. Înregistrați valorile afișate pe multimetru.

În al treilea rând, apoi atingeți conducerea testului roșu la terminalul negativ n (-) al autobuzului DC și atingeți conducerea testului negru la U, V și W în secvență și înregistrați valoarea de afișare a multimetrului.

În al patrulea rând, dacă valorile afișate ale celei de -a șasea măsuri sunt practic echilibrate, indică faptul că nu există nicio problemă cu invertorul IGBT al VFD. În caz contrar, invertorul IGBT în poziția corespunzătoare este deteriorat.
