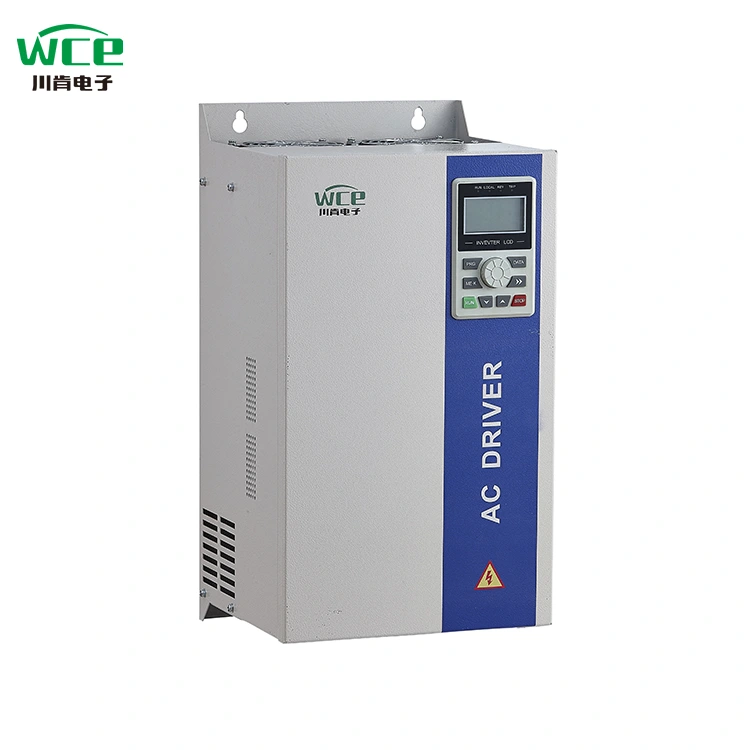

VFD AC Drive pentru banda transportoare

Unitățile SCK300 WCE sunt unități de înaltă performanță, multifuncționale, proiectate pentru automatizarea industrială, utilizate pe scară largă la ventilatoare, pompe, centuri transportoare, concasoare și alte echipamente. Nucleul său adoptă tehnologie avansată de control vectorial, care are caracteristicile preciziei de reglare a vitezei mari, economisirea energiei și eficiența ridicată, funcționarea stabilă etc. și poate răspunde nevoilor diferitelor scenarii industriale. De asemenea, am făcut soluții personalizate pentru dulapurile de control al invertorului de concasor mobil, care funcționează perfect în multe locuri din toată țara.

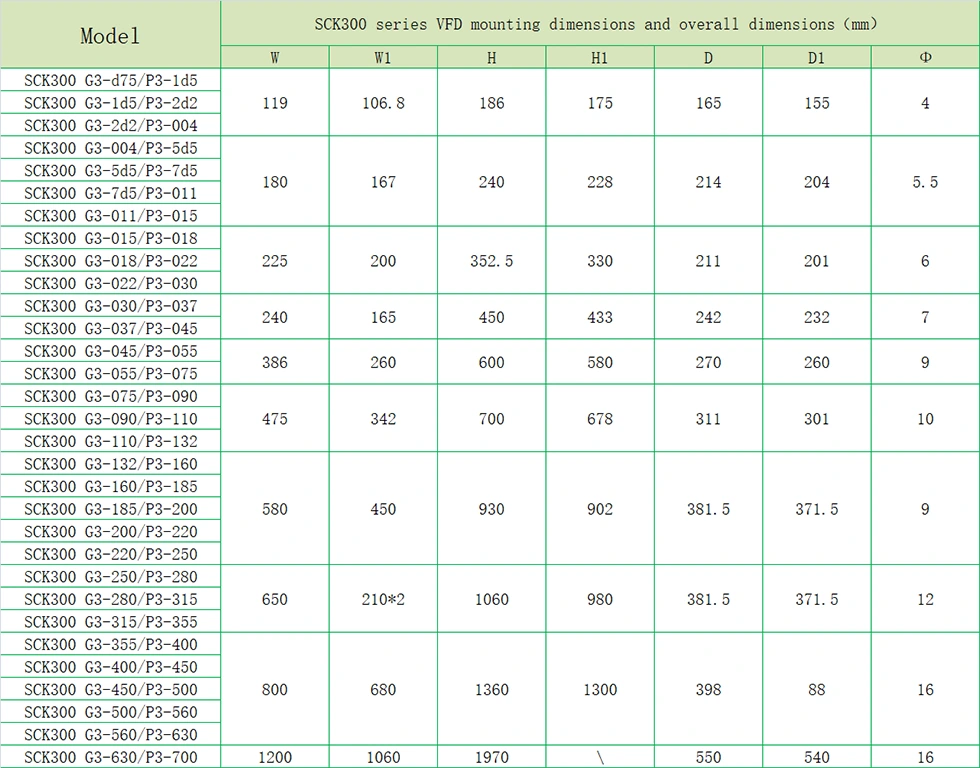

Parametrul produsului (specificații)

Caracteristica produsului

● Caracteristici I/O.

◆ Interval de tensiune de intrare: 220V/380V/660V ± 15%

◆ Interval de frecvență de intrare: 47 ~ 63Hz

◆ Interval de tensiune de ieșire: 0 ~ tensiune de intrare nominală

Interval de frecvență de ieșire: 0 ~ 400Hz

● Caracteristici funcționale

◆ Mod de setare a frecvenței: setare digitală, setare analogică, setare de comunicare în serie, setare cu mai multe viteze, setare PID, etc.

◆ Funcția de control PID

◆ Funcție de control cu ​​mai multe viteze: 16 control de viteză

◆ Funcția de control a frecvenței de balansare

◆ Funcție de alimentare instantanee fără funcționare

◆ Funcție cheie rapidă/jog: Cheie de scurtătură multifuncțională definită liber de către utilizatori

◆ Funcția de reglare automată a tensiunii: Când se modifică tensiunea rețelei electrice, poate păstra automat constanta tensiunii de ieșire

◆ Furnizați până la 25 de tipuri de funcții de protecție a erorilor: peste curent, peste tensiune, sub tensiune, peste temperatură, pierderi de fază, suprasarcină și alte funcții de protecție

● Caracteristici ale interfeței periferice

◆ Intrare digitală programabilă: 8 intrare

◆ Intrare analogică programabilă: AI1: 0 ~ 10V intrare, AI2: 0 ~ 10V sau 0 ~ 20mA Intrare

◆ Deschideți ieșirea colectorului: 1 ieșire

◆ Ieșire releu: 2 ieșiri

◆ Ieșire analogică: 2 ieșiri, 0/4 ~ 20mA sau 0 ~ 10V respectiv

● Caracteristici tehnice ale performanței

◆ Mod de control: fără control vectorial PG, control v/f, control cuplu.

◆ Capacitate de suprasarcină: 150% evaluată curentă 60 de ani; 180% a evaluat curentul 10

◆ Cuplul de pornire: fără control vectorial PG: 0,5Hz/150% (SVC)

◆ Raport de viteză: fără control vectorial PG: 1: 100

Aplicația produsului

Produsele pot fi utilizate în minerit, ventilatoare, pompe, echipamente energetice noi și alte ocazii.

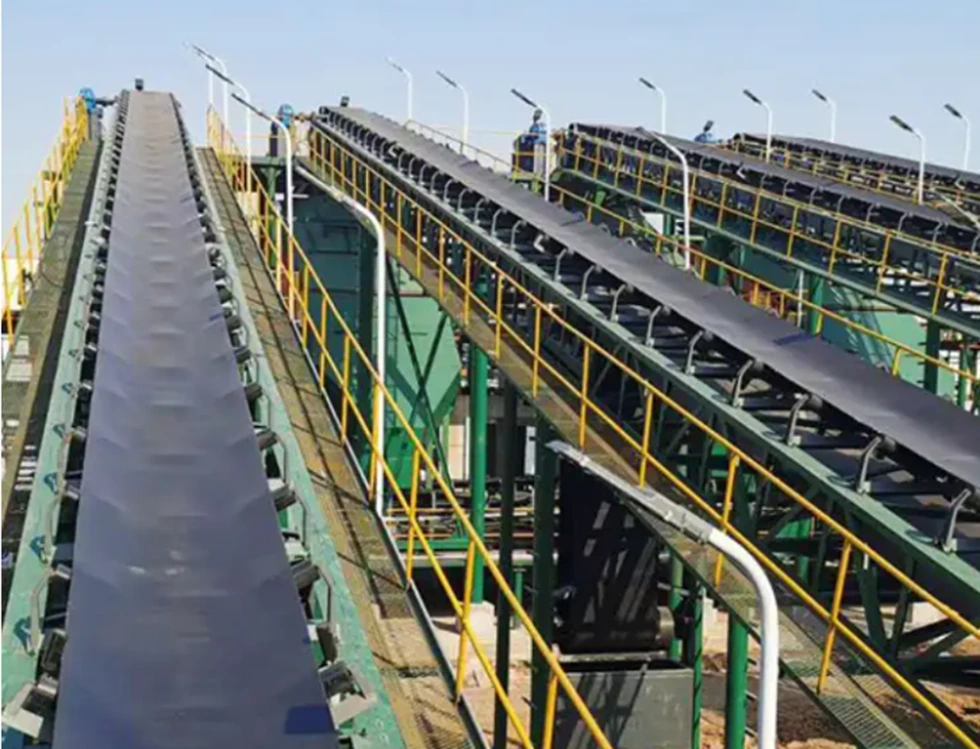

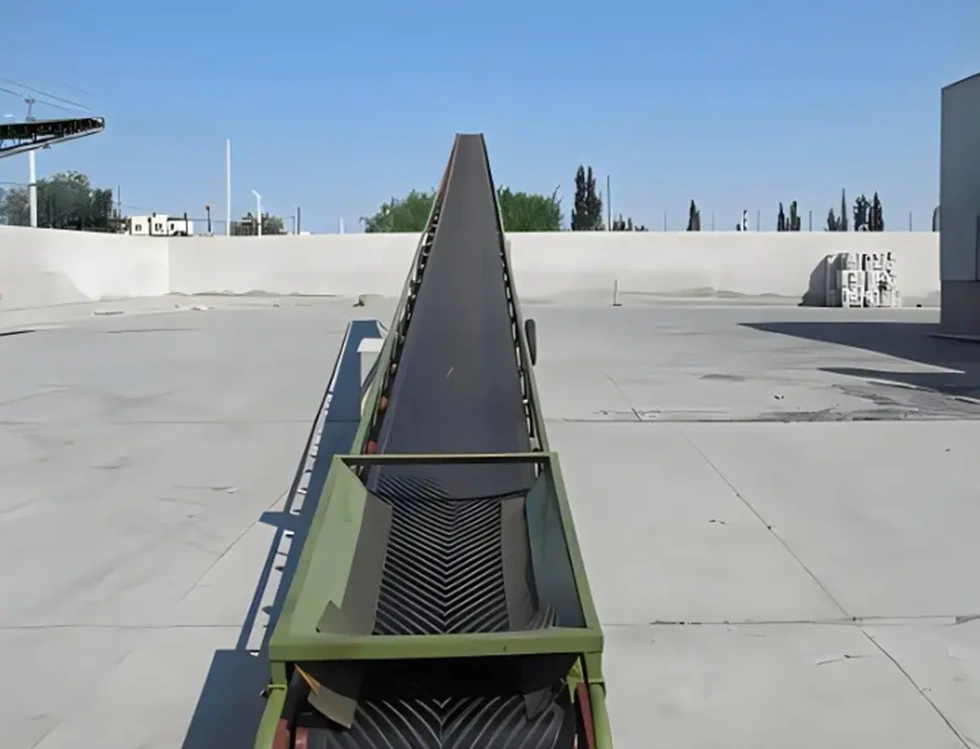

Benzi transportoare, mărfuri de transport

Aplicarea convertorului de frecvență în sistemul transportor este una dintre tehnologiile cheie pentru a obține o transmisie și sortare a materialelor eficiente și precise

1.. Transmisie de material cu mai multe trepte

Scenariu: Transfer pachete de dimensiuni/greutăți diferite într -un depozit logistic

Realizat:

Mai multe seturi de parametri de viteză (cum ar fi 30Hz/50Hz/80Hz) sunt presetate și schimbate de PLC sau HMI.

Combinat cu senzorul fotoelectric pentru a detecta dimensiunea pachetului, se potrivesc automat cu viteza (anti-alunecare mare cu viteză mică, eficiență mică de mare viteză).

2. Poziționarea și sortarea precisă

Scenariu: Centrul de sortare Express deviază coletele după destinație

Realizat:

Feedback-ul codificatorului + Controlul cu buclă închisă invertor, precizia poziționării până la ± 1mm.

Când pachetul ajunge la portul de sortare, invertorul efectuează o oprire fixă ​​(DC Braking + Zero Speed ​​Hover) în combinație cu acțiunea rod/robot a brațului robotizat.

3. Control de colaborare sincron

Scenariu: Transmisia releului cu bandă transportoare cu mai multe segmente

Realizat:

Modul de control al maestrului/sclavului: Convertorul de frecvență principală trimite instrucțiuni de frecvență, iar mașina sclavă urmează în mod sincron prin Modbus/Canopen.

Controlul cascadei: transportorul din spate este cu 5% mai rapid decât partea din față, evitând acumularea de articole.

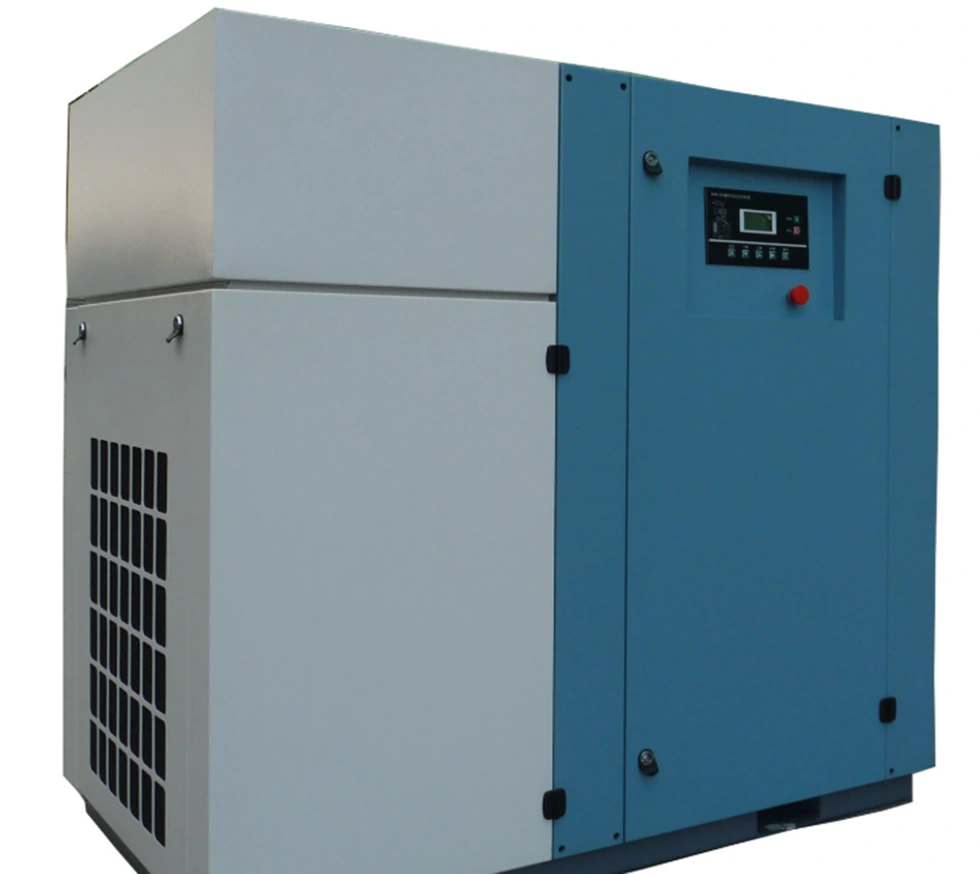

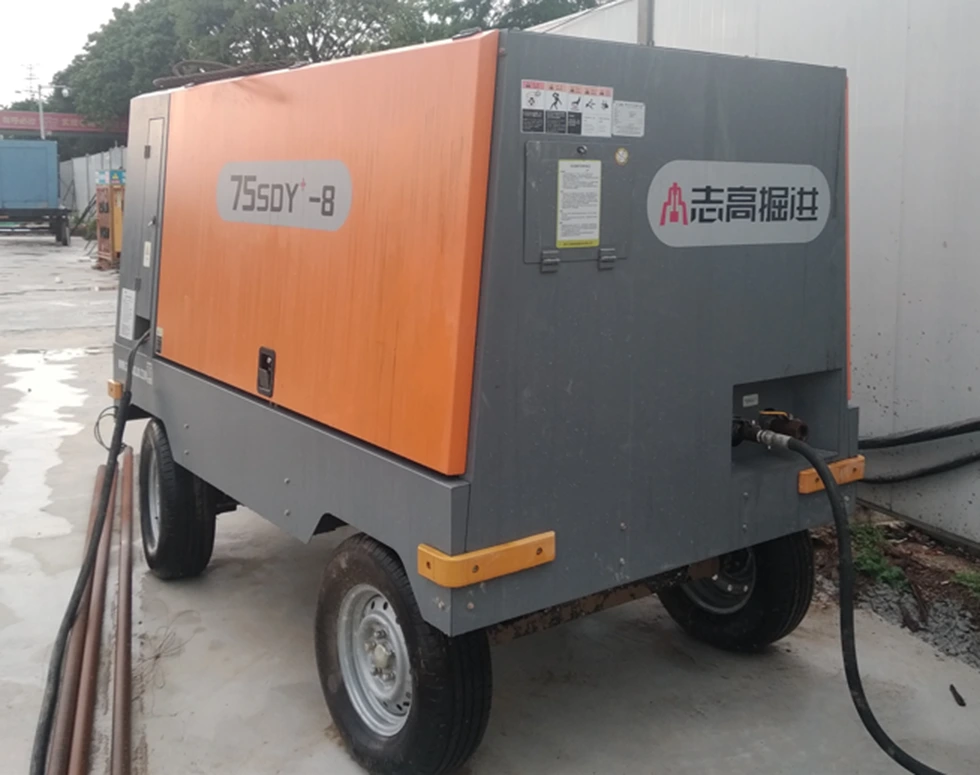

Compresor de aer

Invertorul de compresor de aer este un invertor special adaptat pentru tot felul de compresoare de aer. Transformarea variabilă a frecvenței compresorului de aer poate face presiunea de alimentare cu gaz stabilă, prin regulatorul de presiune, compresorul de aer poate continua să funcționeze sub valoarea presiunii stabilite, presiunea este stabilă și fiabilă, iar presiunea poate fi setare fără pas și reglabilă în orice moment. Motor pentru a obține pornire moale, ciclul de viață și întreținere a serviciului compresorului va fi mult extins. Volumul de evacuare al compresorului de aer este controlat de viteza compresorului de aer, placa de supapă de aer din cilindru nu mai este deschisă în mod repetat și închisă, iar condițiile de lucru, cum ar fi scaunul supapei și arcul sunt îmbunătățite mult, ceea ce evită debitul ascuțit și impactul temperaturii ridicate și gazelor de înaltă presiune, iar sarcina de lucru de întreținere este redusă.

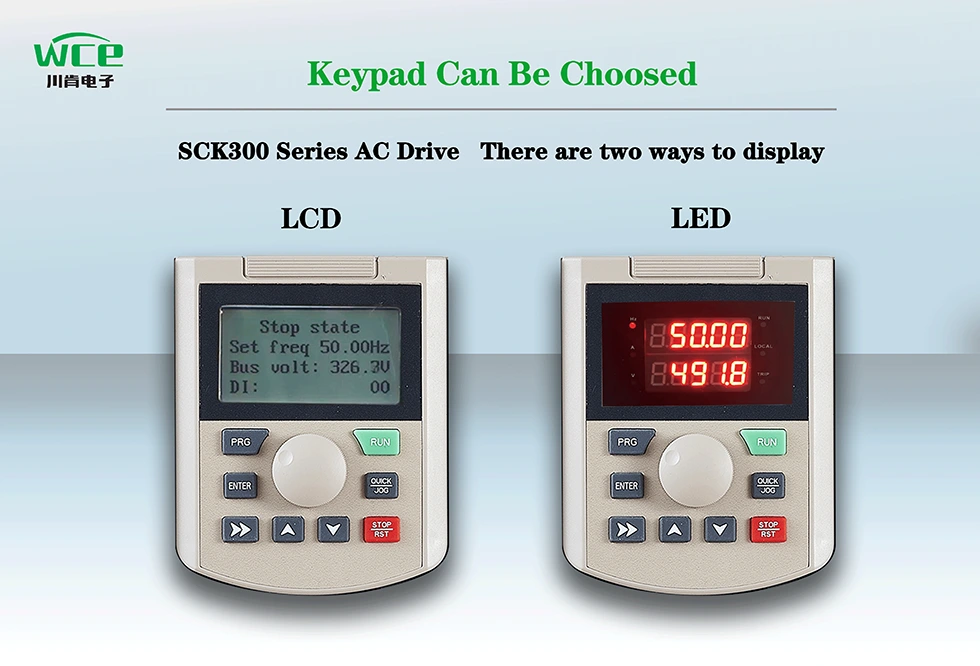

LCD afișează mai multe text și grafică de limbă, numere de afișare LED, mai intuitive, în funcție de preferințele dvs.

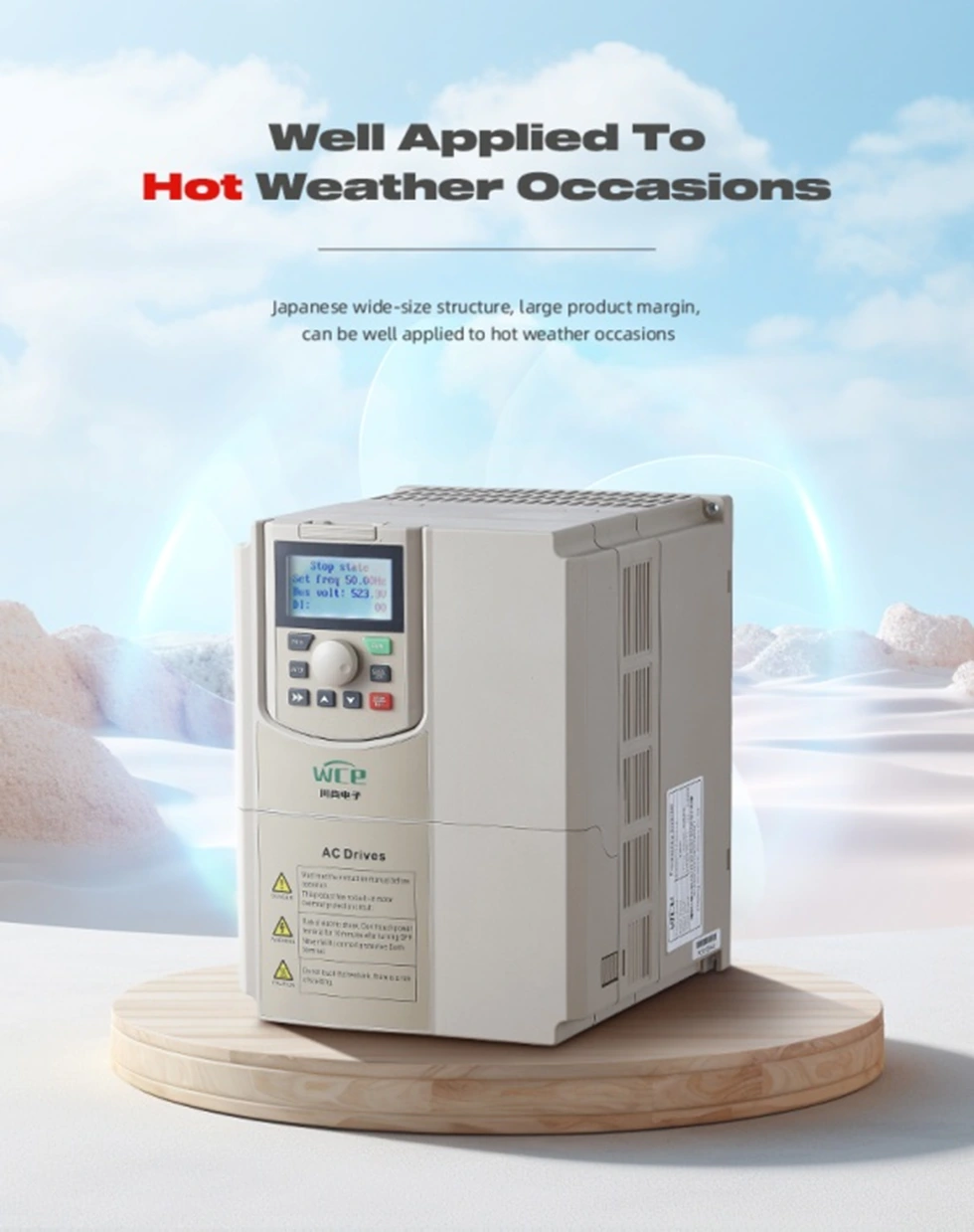

Volumul VFD este o structură mare, radiatorul mai mare, rata de utilizare a produsului, poate funcționa normal în mediu fierbinte, cum ar fi tropical.

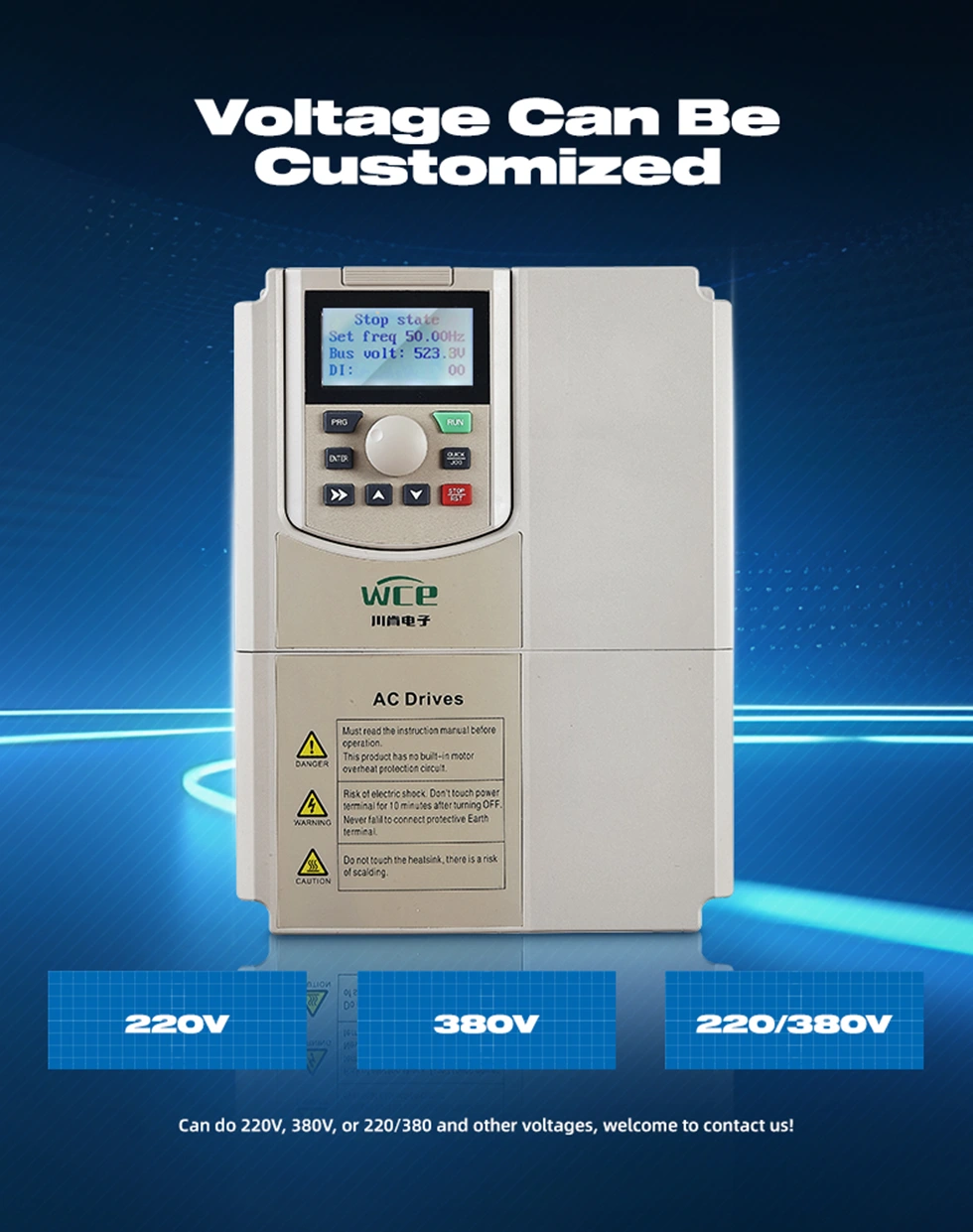

Pot fi personalizate diverse tipuri de moduri de intrare și ieșire:

1,3p 380V Intrare la ieșire 3P 380V.

2. Intrare 3P220V la ieșire 3P220V.

3. Intrare 3P660V la ieșire 3P660V.

4. Intrare 1P220V la ieșire 3P 380V.

5. 1P220V Intrare la ieșire 3P220V.

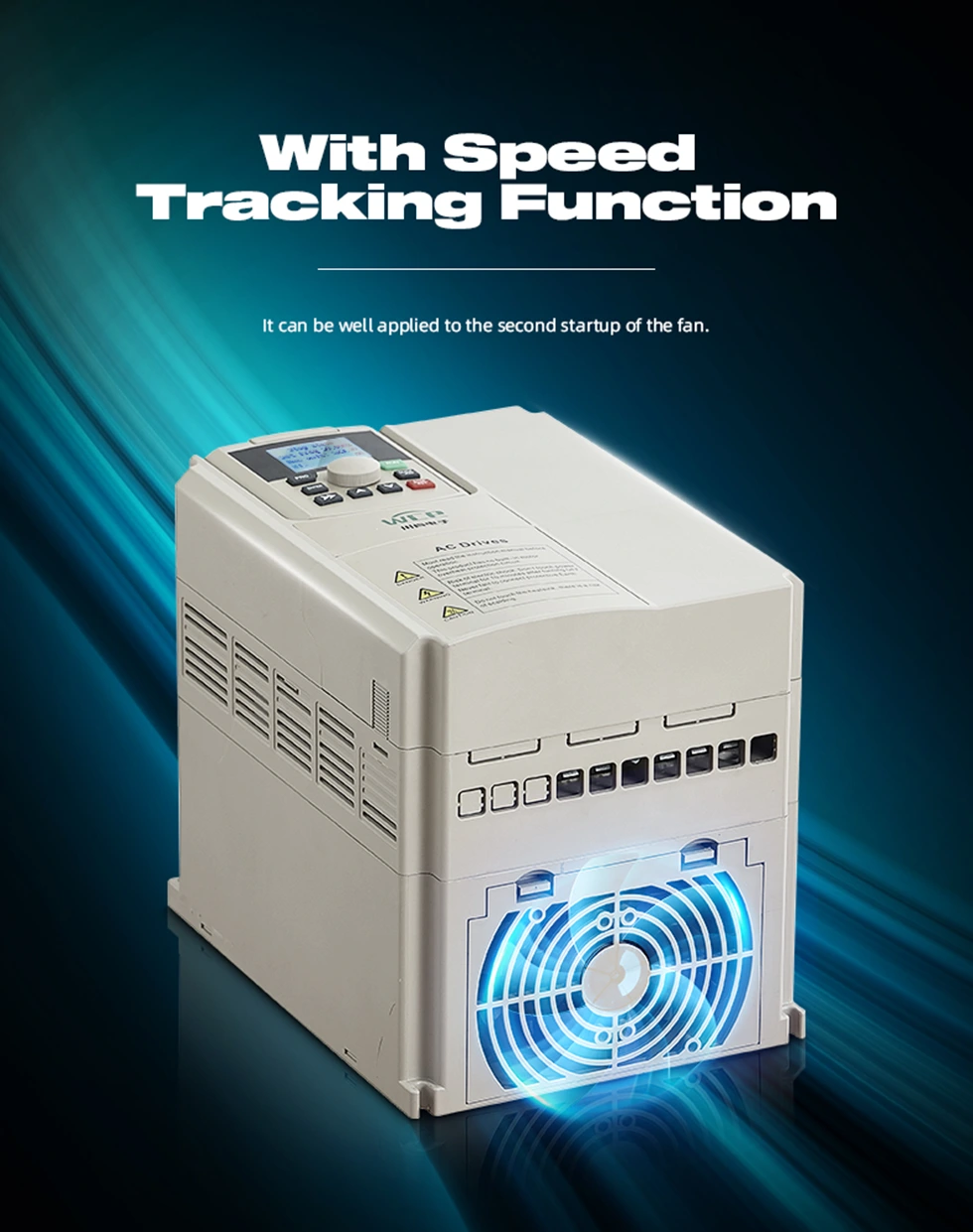

Cu funcția de urmărire a vitezei, poate mai bine să pornească dublu.

Este livrat cu comunicarea MODBUS RTU și poate implementa, de asemenea, MODBUS TCP, PRPFIBUS și PROFINET prin adăugarea de carduri de expansiune.

Diagrama de cablare VFD
