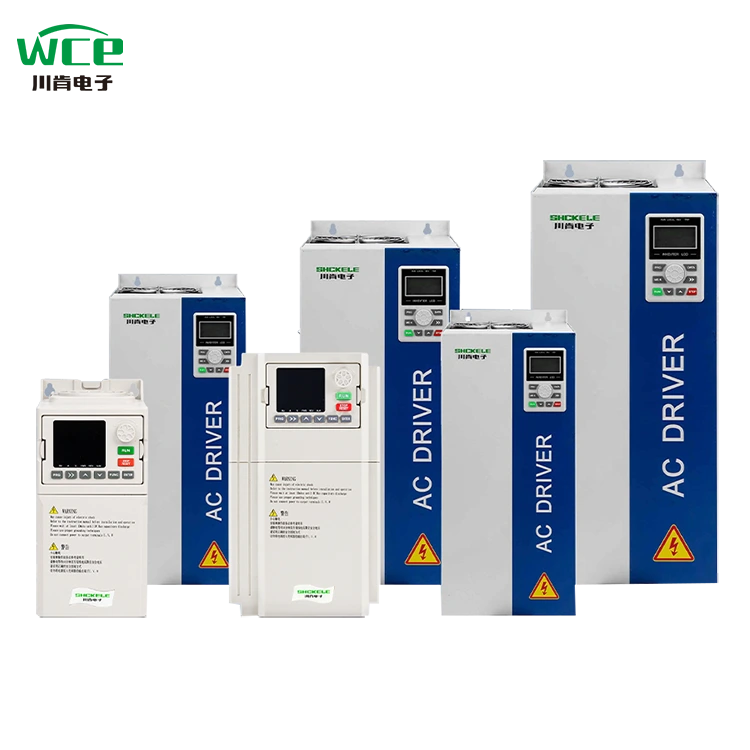

VFD cu trei faze de înaltă performanță

Seria SCK300 WCE este un convertor de frecvență de înaltă performanță, conceput pentru automatizarea industrială, utilizat pe scară largă la ventilatoare, pompe, curele transportoare, concasoare și alte echipamente. Nucleul său adoptă o tehnologie avansată de control vectorial și are caracteristicile reglării de viteză de mare precizie, economisirea energiei, eficiență ridicată și funcționare stabilă pentru a răspunde nevoilor diverselor scenarii industriale. În plus, SCK300 poate fi modernizat la SCK350 prin modernizarea plăcii de control, după care pot fi adăugate și aplicate carduri de expansiune la echipamente precum macarale.

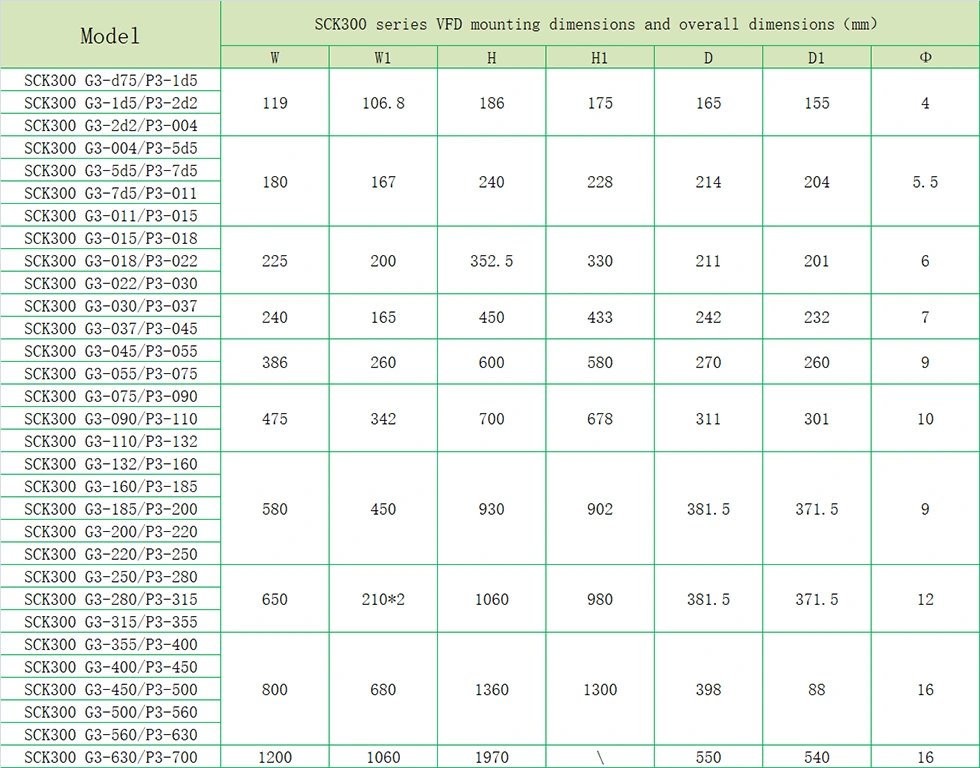

Parametrul produsului (specificații)

Caracteristica produsului

● Caracteristici I/O.

◆ Interval de tensiune de intrare: 220V/380V/660V ± 15%

◆ Interval de frecvență de intrare: 47 ~ 63Hz

◆ Interval de tensiune de ieșire: 0 ~ tensiune de intrare nominală

Interval de frecvență de ieșire: 0 ~ 400Hz

● Caracteristici ale interfeței periferice

◆ Intrare digitală programabilă: 8 intrare

◆ Intrare analogică programabilă: AI1: 0 ~ 10V intrare, AI2: 0 ~ 10V sau 0 ~ 20mA Intrare

◆ Deschideți ieșirea colectorului: 1 ieșire

◆ Ieșire releu: 2 ieșiri

◆ Ieșire analogică: 2 ieșiri, 0/4 ~ 20mA sau 0 ~ 10V respectiv

● Caracteristici tehnice ale performanței

◆ Mod de control: fără control vectorial PG, control v/f, control cuplu.

◆ Capacitate de suprasarcină: 150% evaluată curentă 60 de ani; 180% a evaluat curentul 10

◆ Cuplul de pornire: fără control vectorial PG: 0,5Hz/150% (SVC)

◆ Raport de viteză: fără control vectorial PG: 1: 100

● Caracteristici funcționale

◆ Mod de setare a frecvenței: setare digitală, setare analogică, setare de comunicare în serie, setare cu mai multe viteze, setare PID, etc.

◆ Funcția de control PID

◆ Funcție de control cu ​​mai multe viteze: 16 control de viteză

◆ Funcția de control a frecvenței de balansare

◆ Funcție de alimentare instantanee fără funcționare

◆ Funcție cheie rapidă/jog: Cheie de scurtătură multifuncțională definită liber de către utilizatori

◆ Funcția de reglare automată a tensiunii: Când se modifică tensiunea rețelei electrice, poate păstra automat constanta tensiunii de ieșire

◆ Furnizați până la 25 de tipuri de funcții de protecție a erorilor: peste curent, peste tensiune, sub tensiune, peste temperatură, pierderi de fază, suprasarcină și alte funcții de protecție

Aplicația produsului

Produsele pot fi utilizate în industria metalurgică și chimică, compresoare, macarale, ocazii de inginerie municipală.

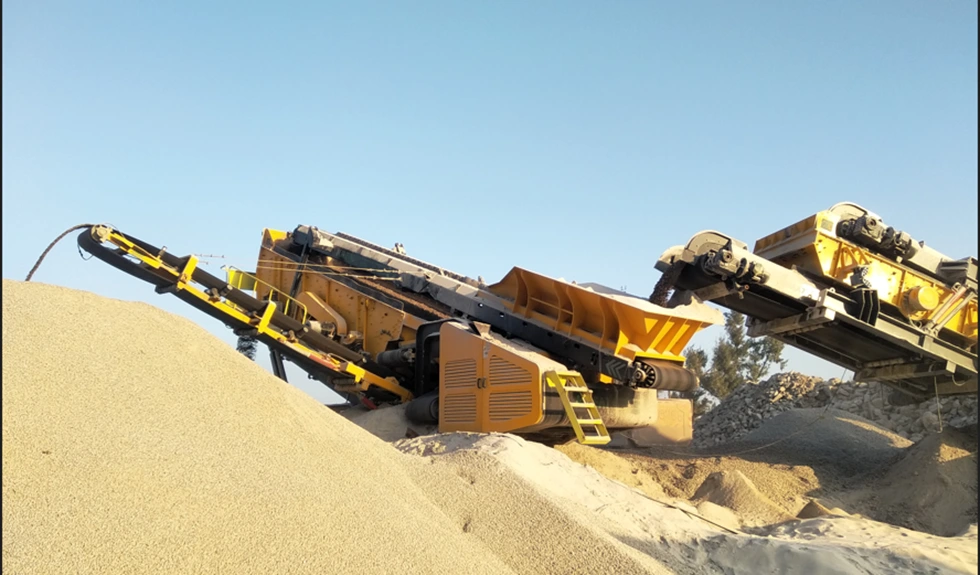

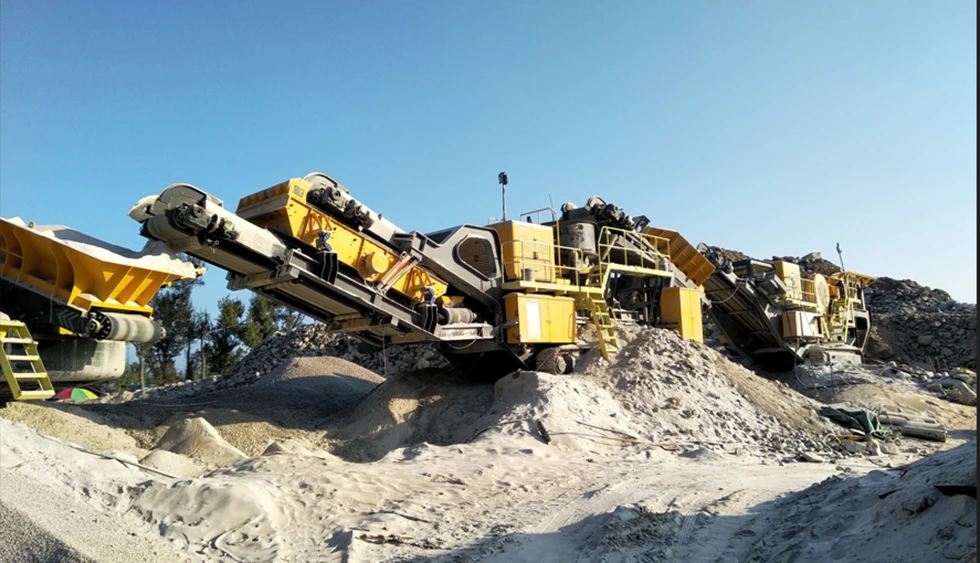

Concasor, sortați pietre de diferite dimensiuni.

VFD este utilizat pe scară largă în industria concasorului, poate fi utilizat în concasorul de impact, concasorul maxilarului, concasorul de con, concasorul de ciocan, etc. Poate fi utilizat în gazdă de mare putere, reduce curentul de pornire, ajustați viteza concasorului, atunci când viteza este redusă, dar poate economisi aproximativ 50%. Convertorul de frecvență utilizat în concasor poate reduce impactul mecanic și poate prelungi durata de viață a echipamentului.

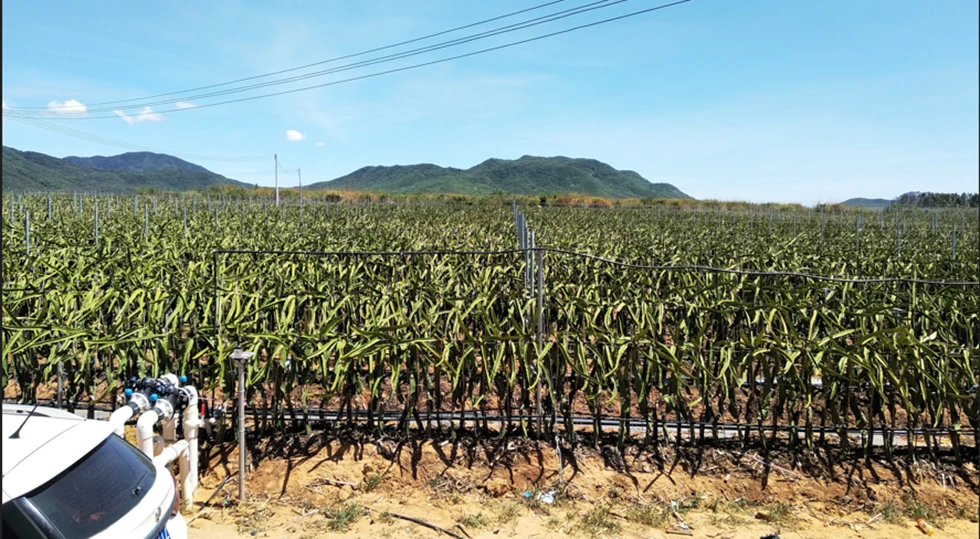

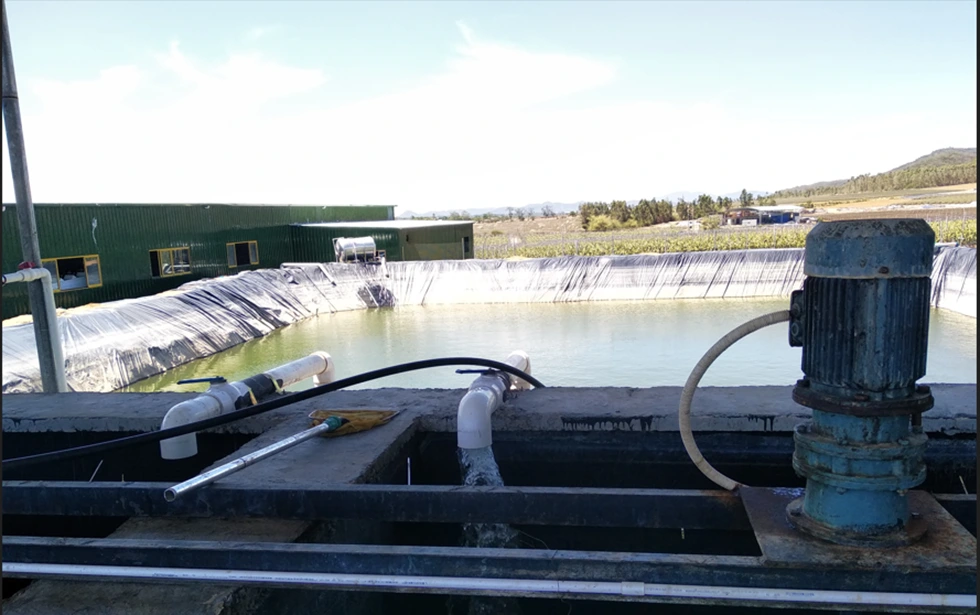

Irigarea pe teren

În irigarea agricolă, VFD pentru alimentarea cu apă cu presiune constantă este aproape standard. În primul rând, în procesul de pornire a pompei, VFD își poate crește treptat frecvența de funcționare, astfel încât pompa să poată rula lent, astfel încât apa să nu provoace prea mult impact asupra conductei. VFD poate fi apoi utilizat împreună cu un manometru de presiune la distanță sau un senzor de presiune pentru a egaliza presiunea în conductele noastre. În cele din urmă, VFD poate controla conducta de protecție a presiunii, dar și prin propria suprasarcină, subsecțiune, suprapresiune, protecție subpresivă pentru a reduce daunele pompei.

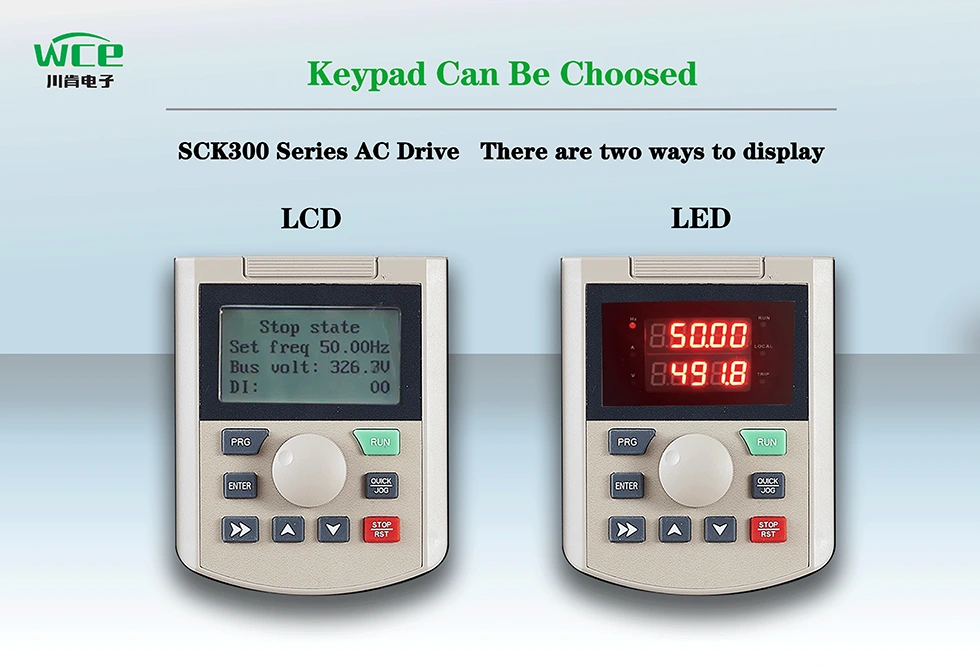

Sunt disponibile două moduri de afișare:

1. Afișaj LLCD: Vino cu afișaj chinezesc și englezesc, puteți personaliza, de asemenea, limbi rusești, portugheze, spaniole, persane și alte limbi.

2. Afișaj l -a fost: afișare tradițională a tubului digital, afișare cu două linii, observați două seturi de date în același timp.

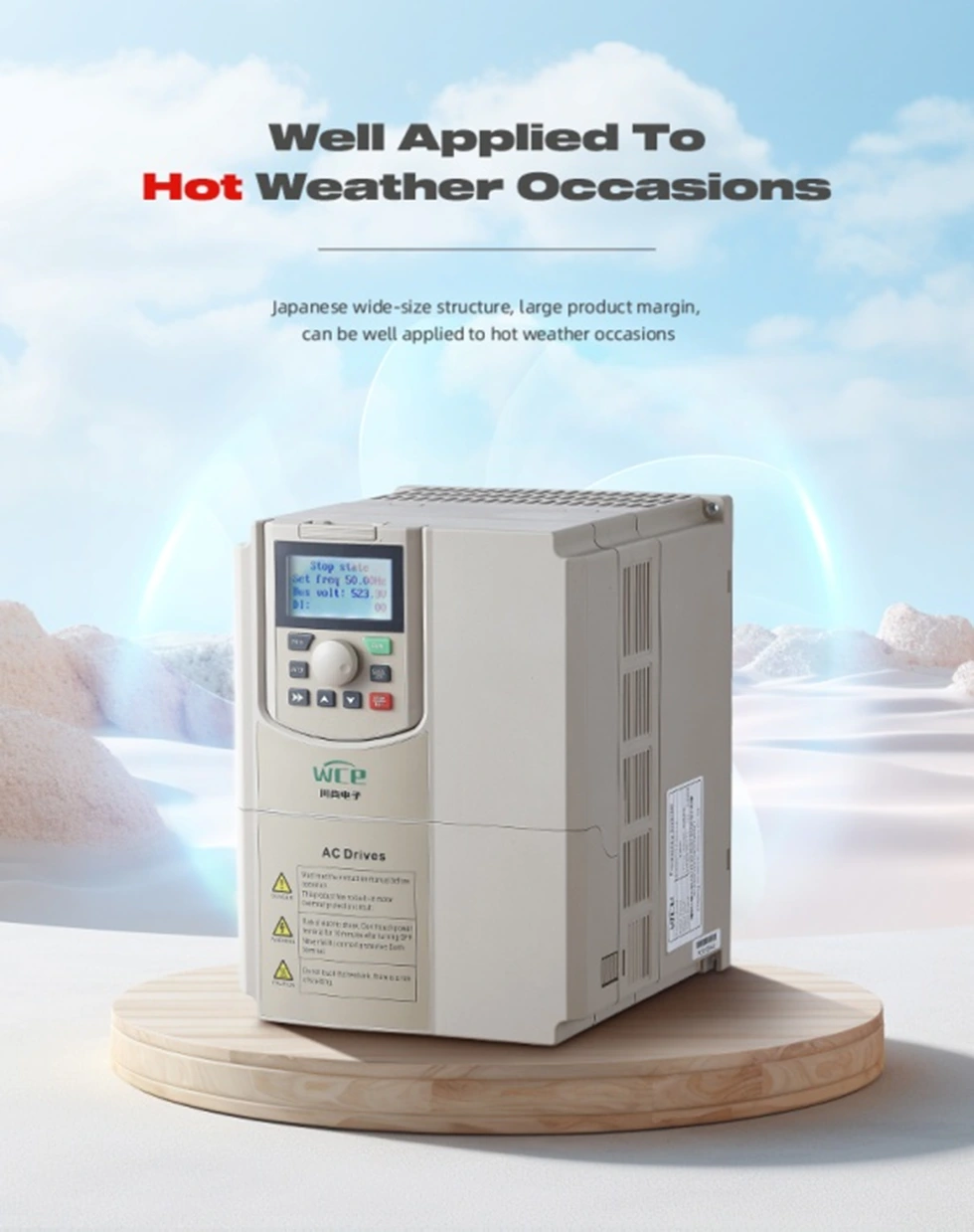

Volumul VFD este o structură mare, radiatorul mai mare, rata de utilizare a produsului, poate funcționa normal în mediu fierbinte, cum ar fi tropical.

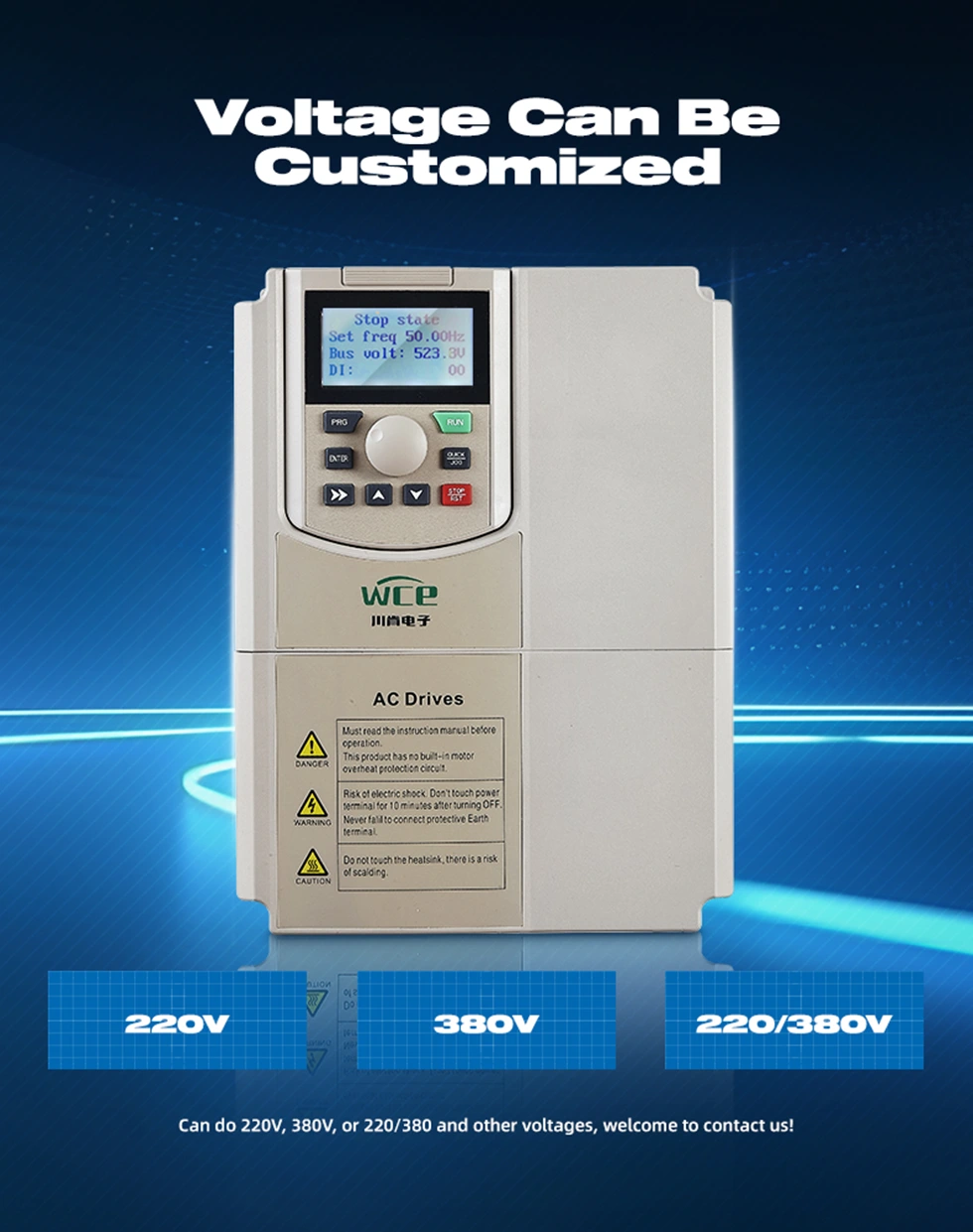

Pot fi personalizate diverse tipuri de moduri de intrare și ieșire:

1,3p 380V Intrare la ieșire 3P 380V.

2. Intrare 3P220V la ieșire 3P220V.

3. Intrare 3P660V la ieșire 3P660V.

4. Intrare 1P220V la ieșire 3P 380V.

5. 1P220V Intrare la ieșire 3P220V.

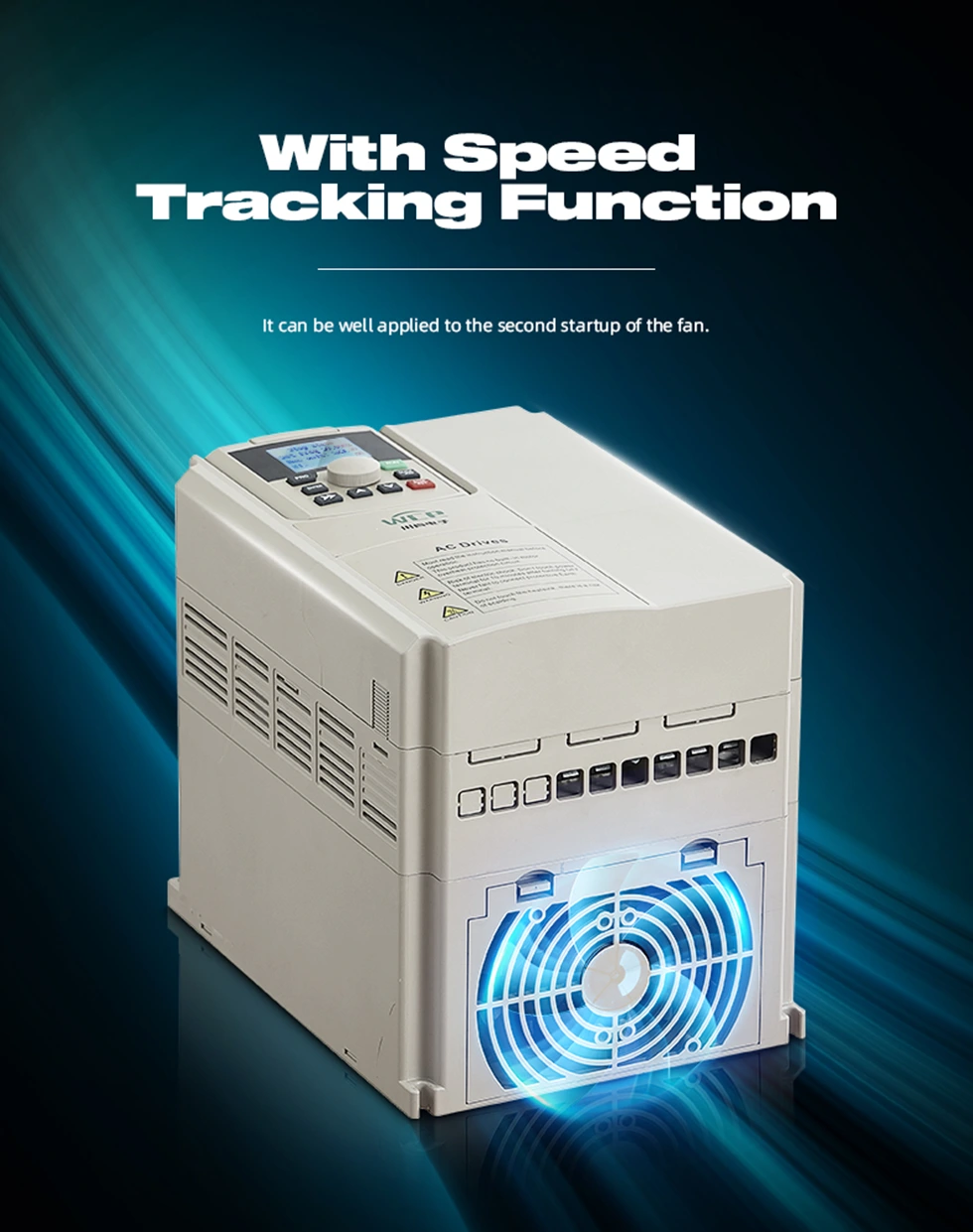

Cu funcția de urmărire a vitezei, poate mai bine să pornească dublu.

Este livrat cu comunicarea MODBUS RTU și poate implementa, de asemenea, MODBUS TCP, PRPFIBUS și PROFINET prin adăugarea de carduri de expansiune.

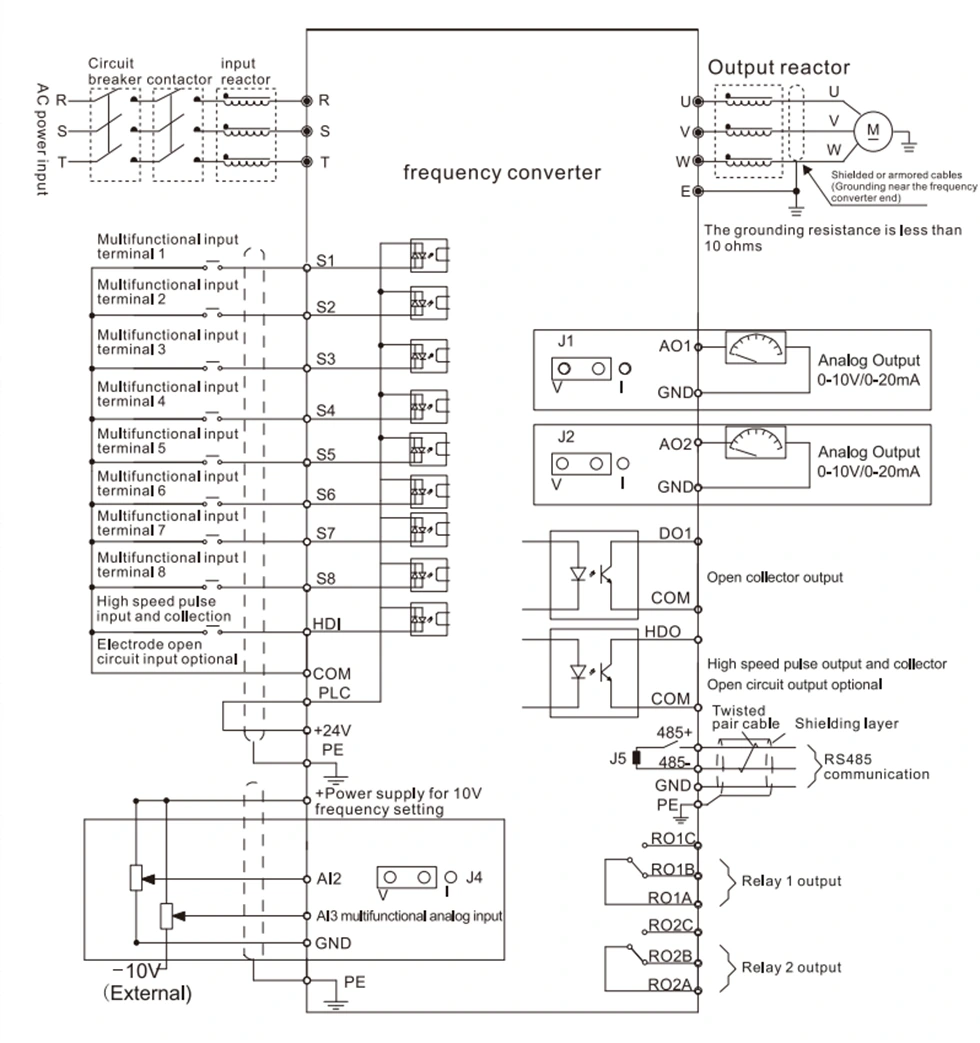

Diagrama de cablare VFD.
